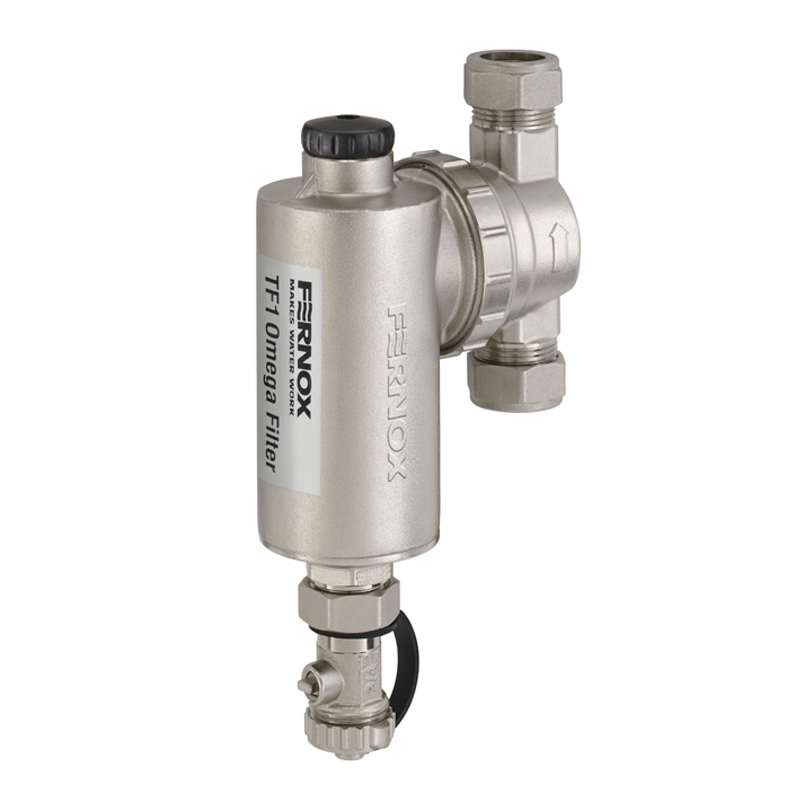

TF1 Omega Filter

Garantía:
25
Años

Diseñado para ser instalado en áreas de acceso pequeñas y restringidas, este sistema de filtros en línea, con sellado de alto rendimiento es fácil de instalar y rápido y sencillo de limpiar No hace falta desmontar la unidad o reemplazar las juntas tóricas durante el servicio, ahorrando tiempo en el sitio Fabricado con latón niquelado de alta calidad, TF1 Omega Filter utiliza tecnología de separación hidrónica de partículas (HPS, sus siglas en inglés) y filtración magnética para eliminar los restos magnéticos y no magnéticos del sistema. La calidad y fiabilidad de este galardonado filtro está respaldada por la garantía de 25 años líder en el mercado

  • Diseño compacto y de gran capacidad. ideal para usar en espacios restringidos
  • Fácil de instalar – encaja en tuberías verticales y horizontales en ambas direcciones de flujo El filtro puede operar en un ángulo de 45 º
  • Acción única, elimina los contaminantes magnéticos y no magnéticos del sistema de agua Rápido y fácil de limpiar sin desmontar la unidad
  • Construcción de latón forjado inteligente, resistente (sin porosidad oculta) con niquelado
  • Colector único con sellos radiales dobles y múltiples capacidades de orientación
  • Potente conjunto de imán de neodimio con tapa de imán roscada
Registrar la Garantía del Producto
Guía Para Cortatubos (PDF)
Instrucciones del producto
TF1 Omega Filter
Versiones disponibles
CódigoTipo y Tamaño de AjusteFicha Técnica del Producto (PDF)
62322
Tipo de ajuste: BSP, Tamaño de Ajuste: 1"
Descargar
62320
Tipo de ajuste: BSP, Tamaño de Ajuste: 3/4"
Descargar
62251
Tipo de ajuste: Slip Socket, Tamaño de Ajuste: 28mm
Descargar
Volúmetría
CódigoTipo y Tamaño de AjusteCódigo de Barras de la Unidad IndividualDimensiones de una unidad(Altura x Anchura x Profundidad)Código de barras de la caja exterior (ITF)Dimensiones de la caja exterior(Altura x Anchura x Profundidad)
62322
Tipo de ajuste: BSP, Tamaño de Ajuste: 1"
5014551623224
70 x 190 x 130 mm
05014551001480
152 x 273 x 195 mm
62320
Tipo de ajuste: BSP, Tamaño de Ajuste: 3/4"
5014551623200
70 x 190 x 130 mm
05014551001473
152 x 273 x 195 mm
62251
Tipo de ajuste: Slip Socket, Tamaño de Ajuste: 28mm
5014551622517
70 x 190 x 132 mm
05014551622579
160 x 270 x 200 mm
Descargas
Catálogo de productos Fernox 2026

Productos Destacados

Country

Austria

Belgium (fr)

Belgium (nl)

China

Czech Republic

Denmark

France

Germany

Greece

Hungary

Ireland

Italy

Netherlands

Poland

Romania

Slovakia

Spain

Sweden

Turkey

United Kingdom

United States

Instrucciones del producto

Instale el filtro Fernox TF1 Omega, preferiblemente en la tubería de retorno a la caldera.

La unidad debe montarse en posición vertical; sin embargo, puede colocarse a 45¬¨si el espacio libre superior es limitado. Deje suficiente espacio libre para poder retirar el imán al limpiar la unidad.

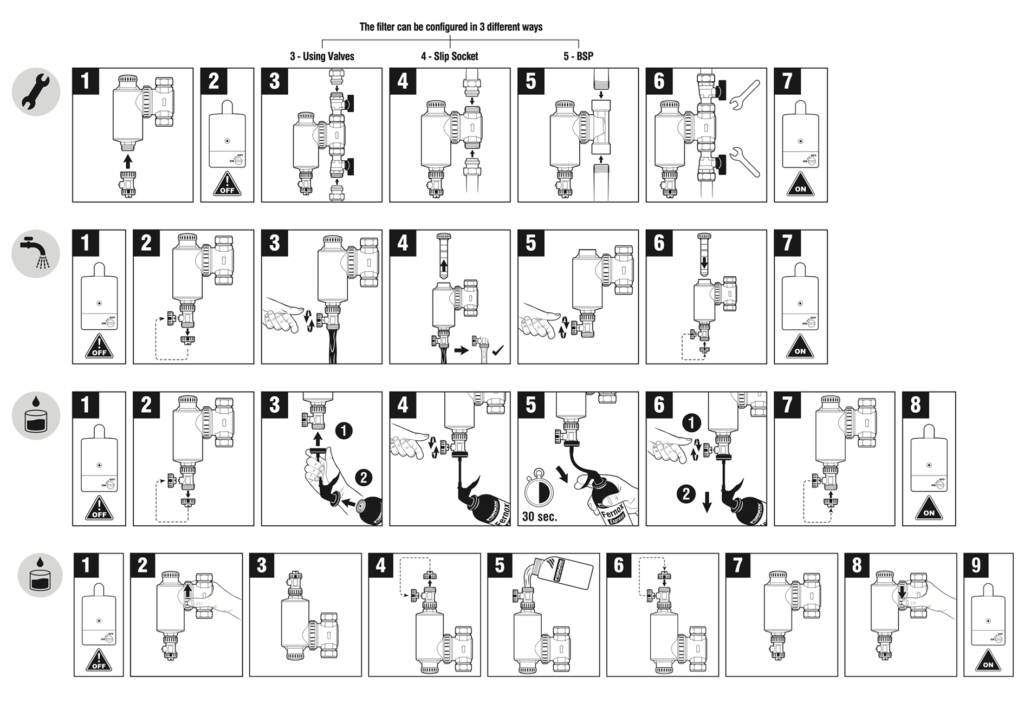

Cómo instalar:

1. Es necesario instalar la válvula de purga suministrada.
2. Apague la caldera y purgue el sistema.
3. Conecte el filtro Fernox TF1 Omega a la tubería. La unidad debe instalarse de manera que la dirección del flujo dentro del circuito de calefacción siga la flecha indicadora de la dirección en el puerto de entrada/salida.
4. Apriete todas las conexiones. Apriete el collarín con una llave para fijarlo en su posición.
5. Vuelva a encender la caldera.

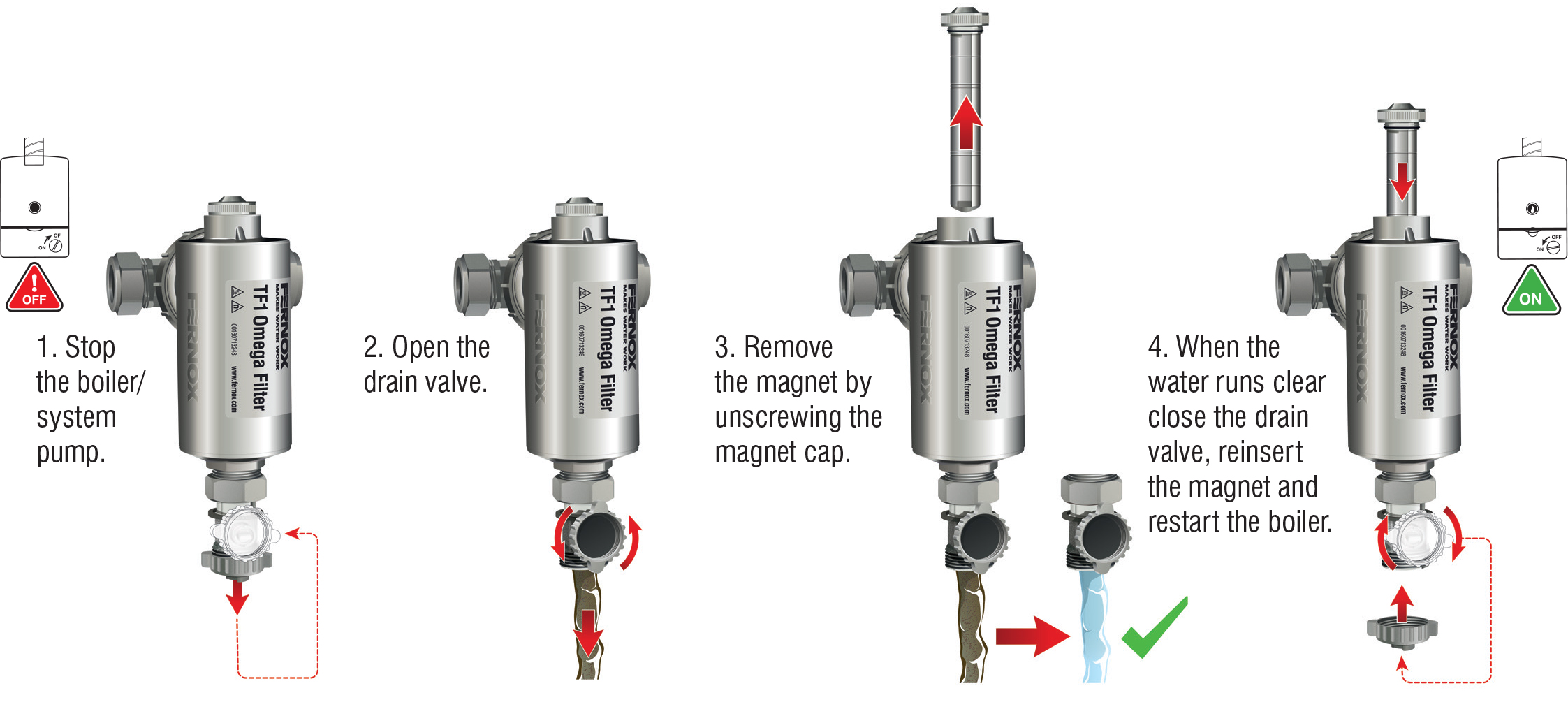

Cómo limpiar:

1. Apague la caldera.
2. Retire la tapa de la válvula de drenaje.
3. Abra la válvula de drenaje.
4. Retire el imán. Enjuague el filtro hasta que el agua salga limpia.
5. Cierre la válvula de drenaje.
6. Vuelva a colocar la tapa de la válvula de drenaje. Vuelva a insertar el imán.
7. Reinicie la caldera.

Cómo dosificar (265 ml):

*Asegúrese de que la dosificación se haya completado antes de llenar el sistema o cuando se haya vaciado.

1. Apague la caldera.
2. Afloje ligeramente el collarín de la conexión del colector.
3. Dé la vuelta al cuerpo del filtro de modo que la válvula de purga quede en la parte superior.
4. Retire la tapa de la válvula de purga y abra la válvula de purga.
5. Vierta el producto químico en el cuerpo del filtro.
6. Cierre la válvula de drenaje y vuelva a colocar la tapa de la válvula de drenaje.
7. Gire el cuerpo del filtro hasta su posición original con la válvula de drenaje mirando hacia abajo.
8. Vuelva a apretar el collarín y proceda a rellenar el sistema como de costumbre.

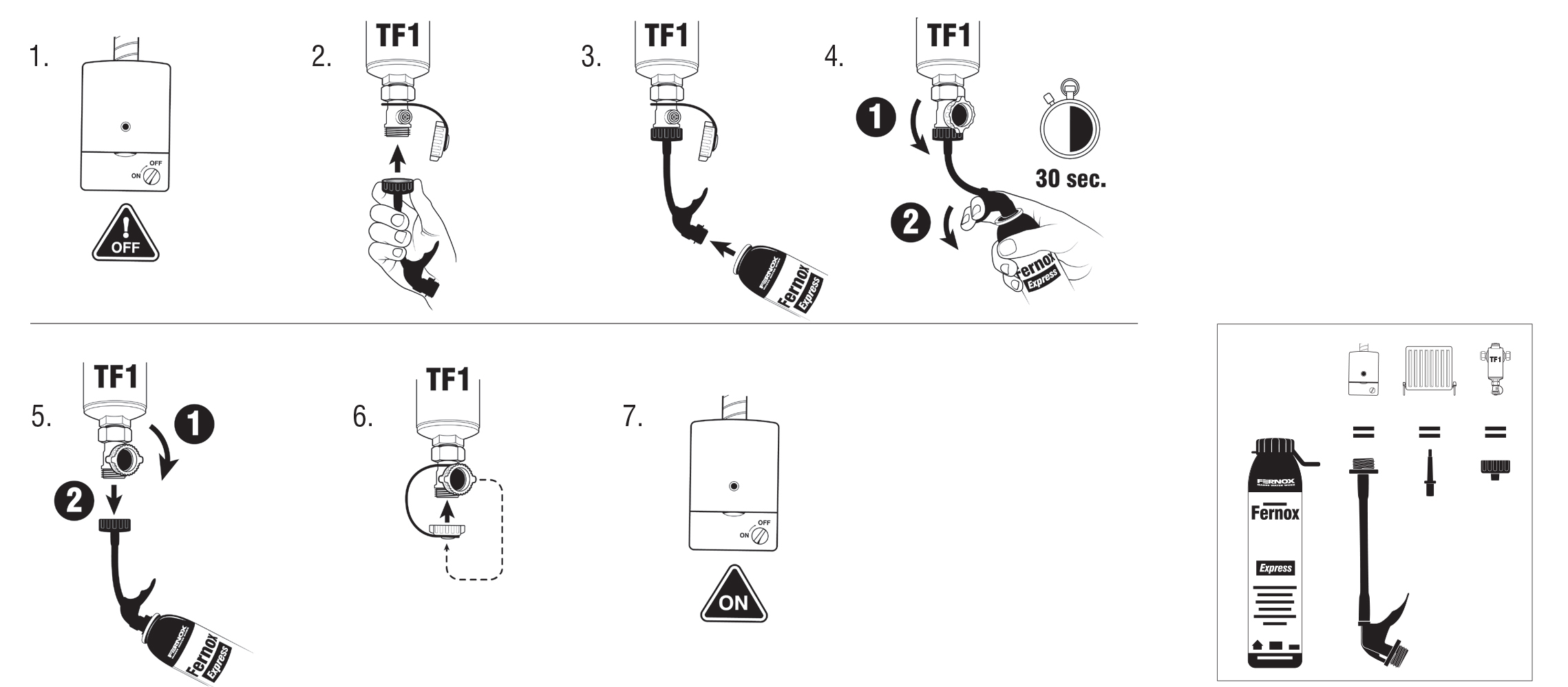

Cómo dosificar (resumen):

*Asegúrese de que la dosificación se haya completado antes de llenar el sistema o cuando se haya vaciado.

1. Apague la caldera.
2. Retire la tapa de la válvula de purga.
3. Conecte el adaptador Express y atorníllelo a la válvula de drenaje.
4. Abra la válvula de drenaje.
5. Apriete el gatillo del Express durante 30 segundos.
6. Cierre la válvula de drenaje y desenrosque el adaptador del filtro.
7. Vuelva a colocar la tapa de la válvula de drenaje.
8. Vuelva a encender la caldera.

Cambio de orientación:

1. Afloje el collarín y gire el puerto de entrada/salida hasta la posición deseada
2. Apriete el collarín con una llave para fijarlo en su posición

Notas:

Al añadir cualquier componente a un sistema de calefacción, el instalador debe asegurarse de que el sistema siga cumpliendo con las directrices y requisitos de la norma BS7671:2008 para instalaciones eléctricas.
Para evitar daños por heladas, no instale el filtro en el exterior ni a temperaturas de 0¬¨°C o inferiores. Directrices de uso del inhibidor.
Un filtro TF1 Omega protegerá la caldera de los efectos dañinos de los residuos de corrosión en circulación, que se han acumulado en el sistema como resultado de una reacción química cuando el agua entra en contacto con los metales mixtos utilizados en un sistema de calefacción y refrigeración. Para evitar que se produzca más corrosión, Fernox recomienda utilizar un inhibidor de calidad en combinación con el filtro TF1 Omega.
En circunstancias en las que haya agua desmineralizada o ablandada, se debe utilizar un inhibidor de calidad.
