TF1 Sigma Mini je kompaktní, vysoce výkonný systémový filtr, který využívá silný neodymový magnet k ochraně vašeho systému před škodlivými účinky koroze. TF1 Sigma Mini má nejmenší rozměry ze všech filtrů na trhu, což znamená, že jej lze snadno instalovat přímo pod kotel nebo do omezených prostorů na vodorovném nebo svislém potrubí.

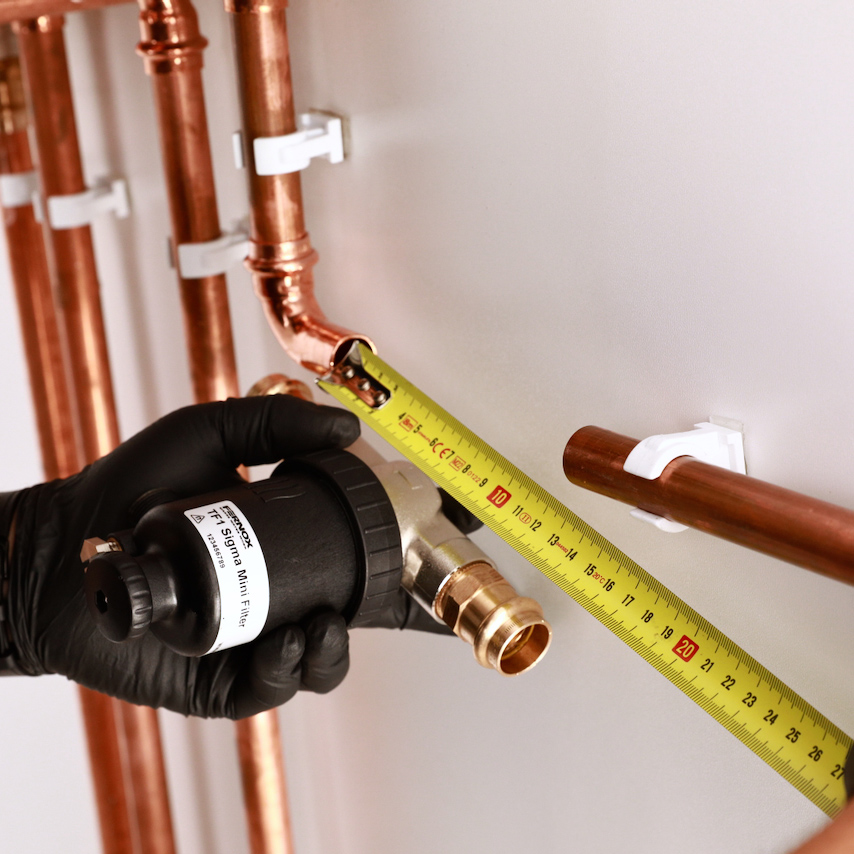

Jeden z nejkompaktnějších filtrů na trhu, speciálně navržený pro stísněné prostory s volnou vzdáleností pouhých 105 mm
Konstrukční provedení zachovává vysokou účinnost sběru, zajišťuje minimální ztrátu tlakové hlavy, a zároveň brání ucpání filtru.
Bezproblémový, rychlý a snadný servis díky vypouštěcímu místu filtru, bez nutnosti demontáže komponent

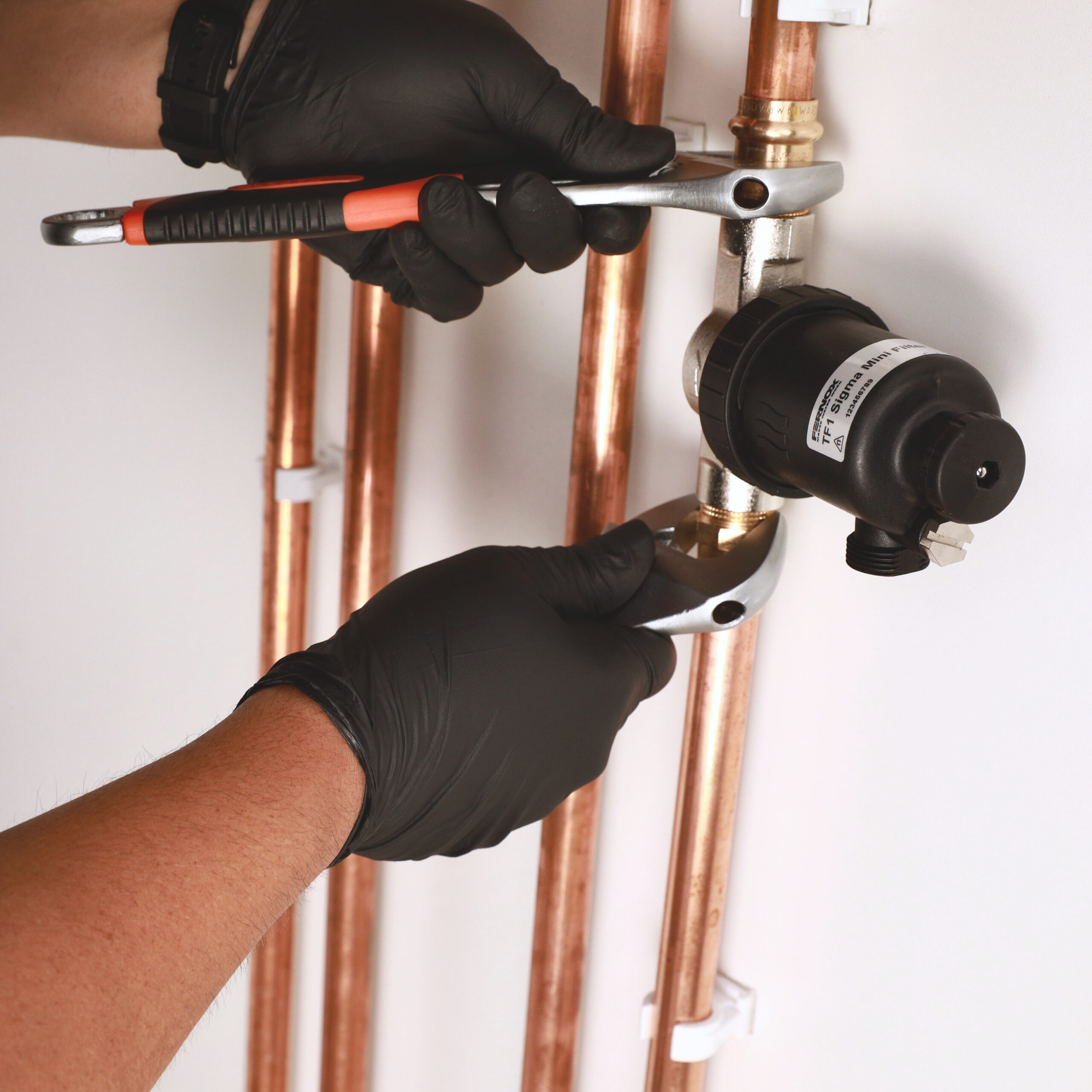

TF1 Sigma Mini je magnetický systémový filtr, speciálně navržený pro použití ve stísněných prostorách. Filtr lze snadno namontovat na vodorovné nebo svislé potrubí, případně na potrubí s libovolnou orientací v rozsahu 360⁰.

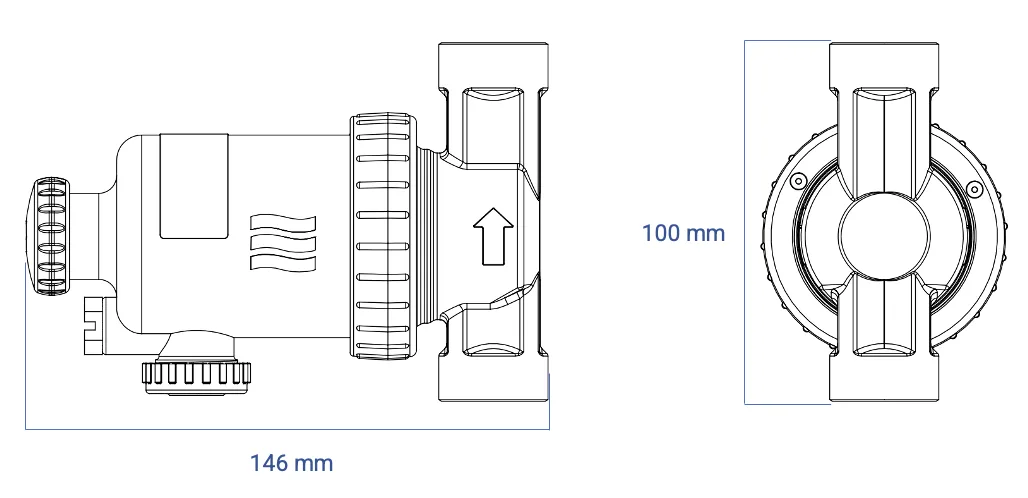

Kompaktní design – TF1 Sigma Mini nabízí ultrakompaktní design, který nedělá kompromisy ve výkonu. Menší rozměry filtru a potrubí znamenají, že filtr lze instalovat přímo pod kotel a se světlou výškou pouhých 105 mm.
Vysoce kvalitní komponenty – Filtr TF1 Sigma používá celou řadu vysoce kvalitních komponent, které zajišťují optimální výkon filtru. Každý rozdělovač je navržen tak, aby umožňoval snadnou instalaci a zároveň poskytoval bezpečné připojení k systému. Magnet je vyroben z prvotřídního neodymu, nabízí vysoce účinný záchyt a robustní filtrační médium, které zaručí nepřetržitou, konzistentní míru záchytu Mosazný vypouštěcí bod umožňuje kontrolovaný servis bez nepořádku a bez nutnosti demontáže filtru.
Filtr TF1 Sigma je konstruován tak, aby zajistil minimální ztrátu tlaku a zachoval vysokou účinnost sběru. Sestava magnetu a vnitřní průtokové cesty byly navrženy tak, aby maximalizovaly zachycení systémových kontaminantů a zároveň zajistily, že filtr se neucpe.
Stejně jako u všech magnetických výrobků platí, že je třeba při manipulaci s magnetickým filtrem dbát zvýšené opatrnosti, pokud máte implantovaný kardiostimulátor.
Kód Výrobku
62709
Výkon

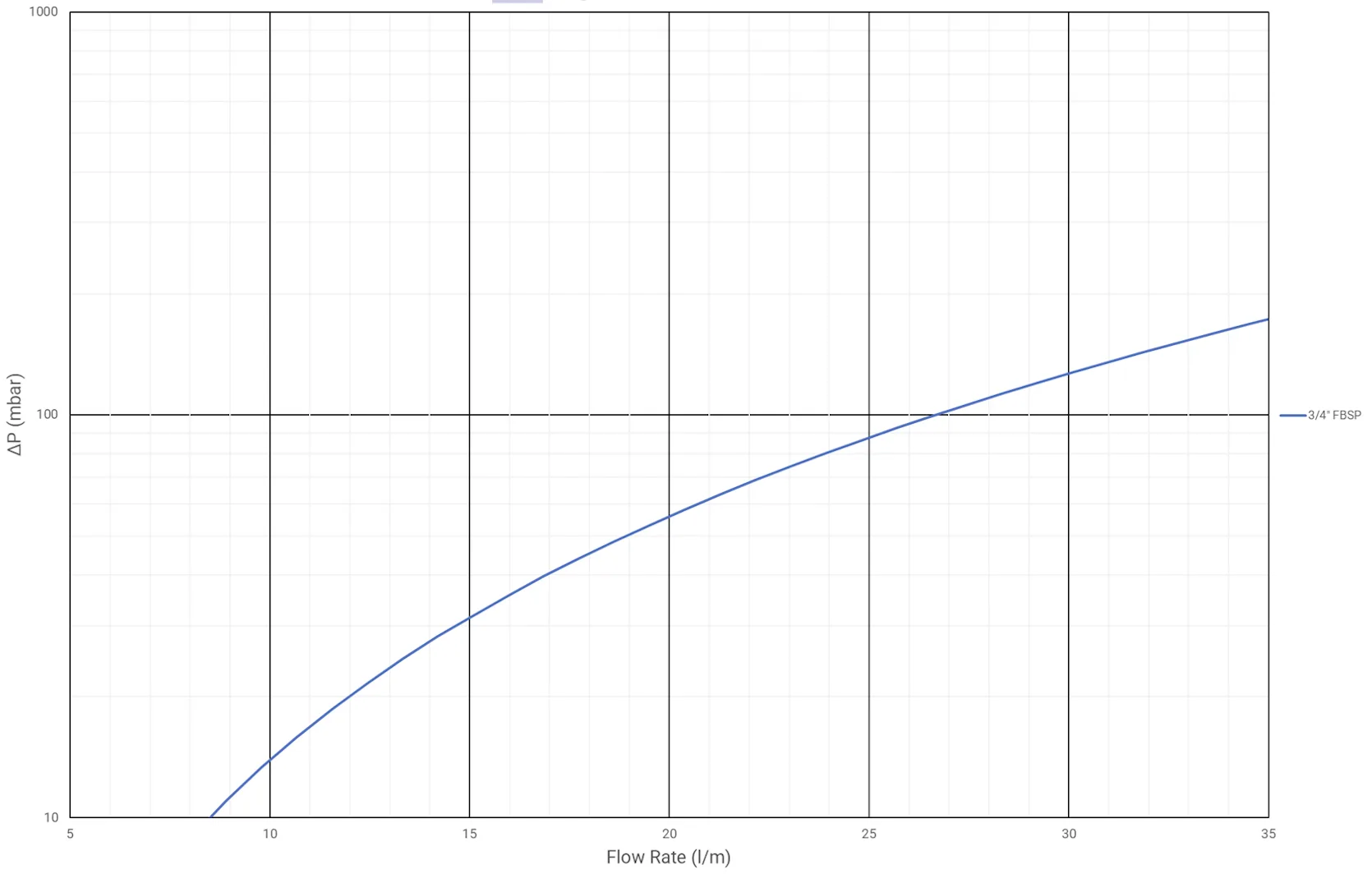

Tlakový Graf
Vhodné kapaliny
• Voda
• Inhibované roztoky glykolu
• Řada chemikálií Fernox / Aditiva do systémů
Maximální procento glykolu: 50 %
Maximální pracovní tlak: 5 bar (72 psi)
Maximální průtok: 30 l/m
Normální rozsah pracovních teplot: Filtr vhodný pro pracovní teploty mezi 0 ⁰C až 100 ⁰C
Míra zachycení: Až 100 % kontaminace systému
Princip fungování
1 – Znečištěná systémová voda vstupuje do filtru TF1 Sigma Mini přes rozdělovač, poté pokračuje do hlavního těla filtru a nese nečistoty a částice zadržované v suspenzi vodou.
2 – Když špinavá voda vstupuje do těla filtru, prochází přes vysoce výkonnou sestavu neodymového magnetu, přičemž kal a magnetit jsou zachyceny a zadrženy filtrem.
3 – Kombinace navržených průtokových cest filtrem a také jedinečný design rozdělovače zajišťují účinné odstraňování nečistot, aniž by to nepříznivě ovlivnilo průtok systémem. To podporuje vysokou rychlost zachycování pro filtr této velikosti při zachování nízké tlakové ztráty.

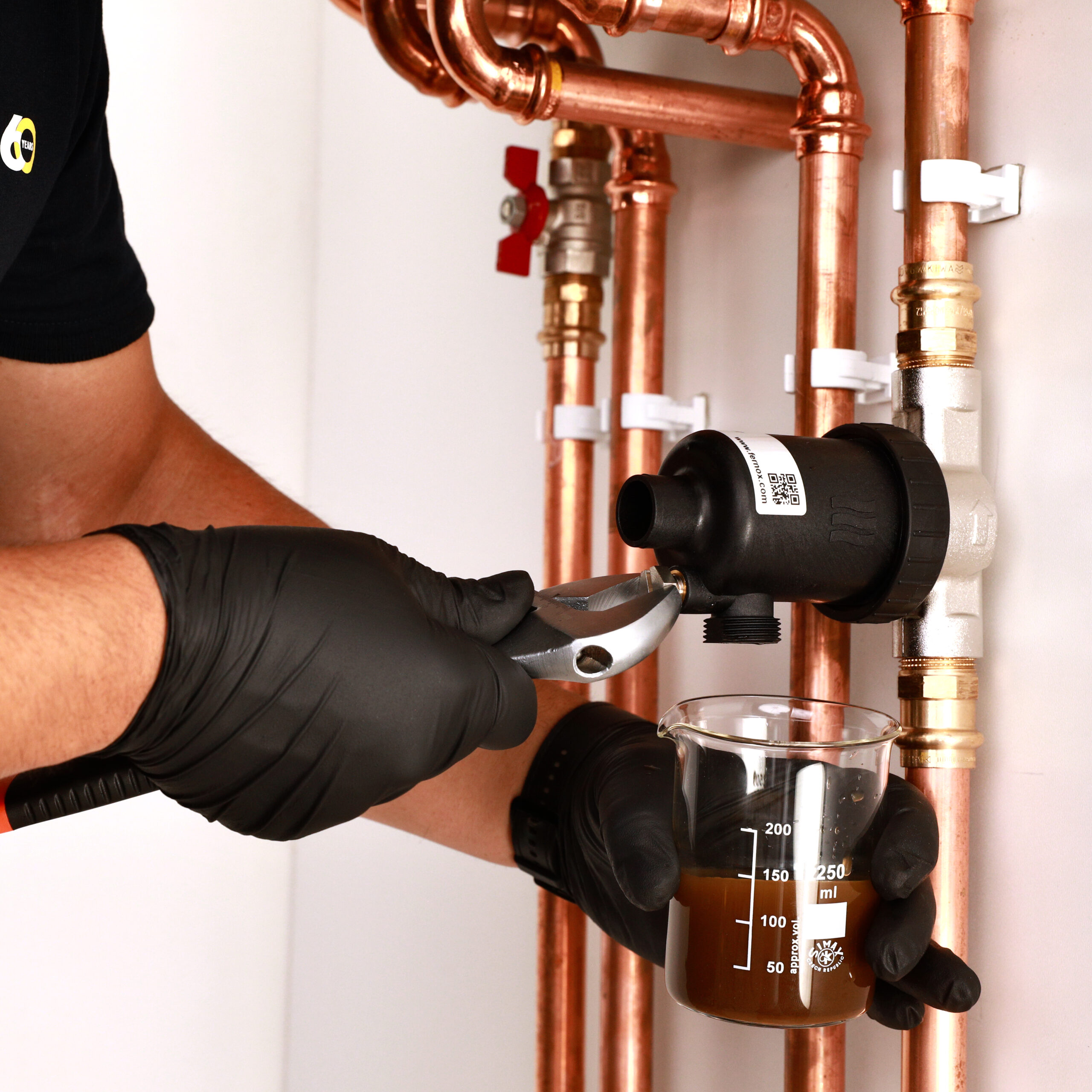

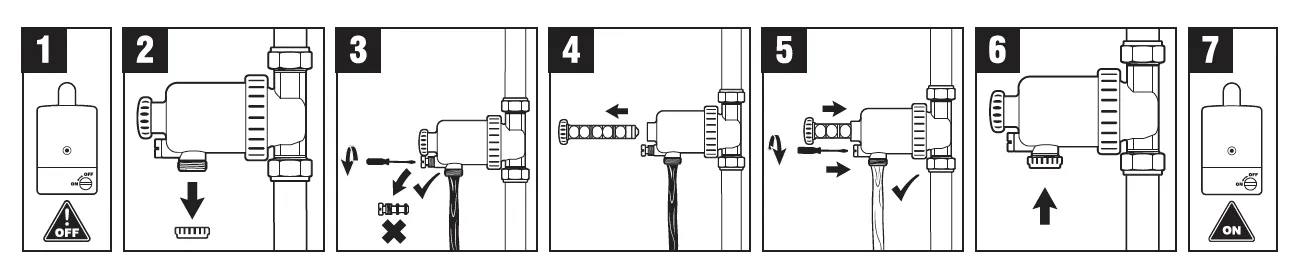

4 – Všechny nečistoty zachycené ve filtru lze snadno odvádět přes vypouštěcí bod. Tento postup je zobrazen v návodu na čištění a nevyžaduje vypnutí systému, ani rozebrání filtru.
