Vhodné kapaliny:
Voda
Inhibované roztoky glykolu
Řada chemikálií Fernox / Aditiva do systémů
Maximální procento glykolu: 50 %
Maximální pracovní tlak: 50 l/min
Maximální pracovní teplota: 100 ⁰C
Míra zachycení: Až 100 % systémových kontaminantů
Princip funkce
Kontaminovaná voda vstupuje do filtru rozdělovacím potrubím, unáší různé systémové nečistoty a částice jako suspenzi. Tato nečistota včetně železitých nečistot, jako například magnetit, procházejí rozdělovacím potrubím a do hlavního tělesa filtru.

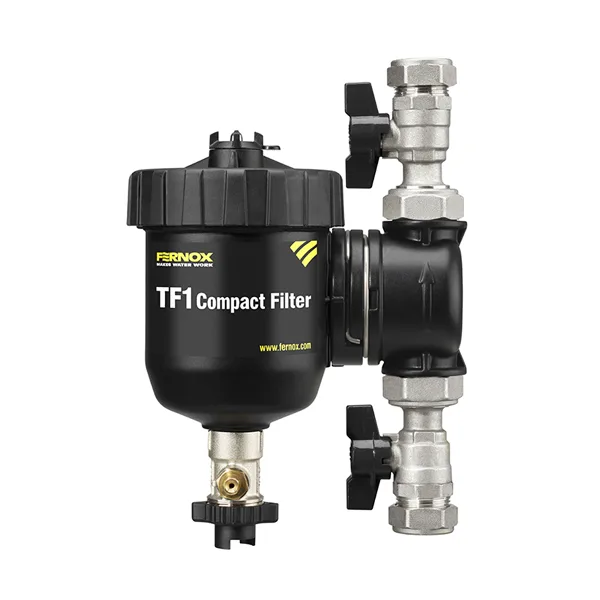

TF1 Compact Filter používá hydrocyklonové filtrování. Hydrocyklon je statické zařízení, které aplikuje odstředivou sílu na kapalnou směs, aby došlo k oddělení částic.
Hydrocyklonový efekt je určen k převodu rychlosti přitékající kapaliny na rotační pohyb. Voda vstupující do filtru víří kolem a pod spodní stranou filtru a unáší s sebou částice. Filtr má takový tvar, aby vytvářel zónu nízkého průtoku vespod, kde jsou usazeny těžší částice.
Hydrocyklon v TF1 Compact Filter je optimalizován na maximální odfiltrování magnetického i nemagnetického materiálu.
Jakmile tok vody dosáhne spodku filtru, voda se vrací nahoru středem filtru TF1 Compact Filter a unáší částice přes magnetické pouzdro, tím se ještě více napomáhá magnetické filtraci a nashromáždění nečistot filtrem.

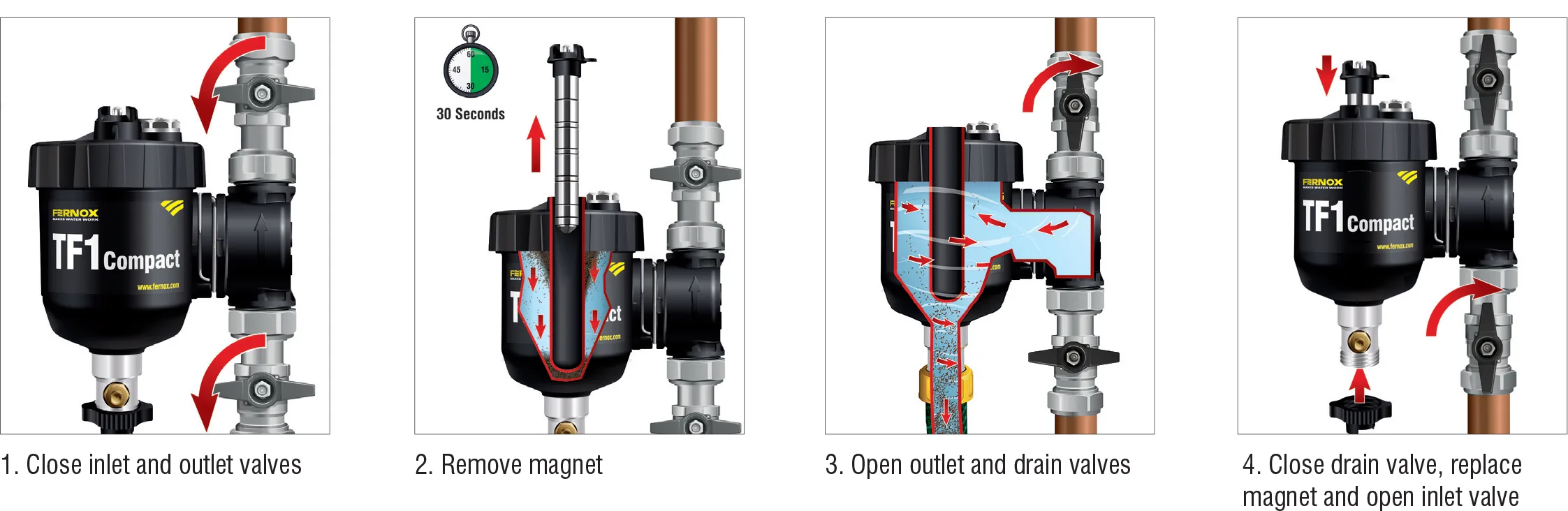

Veškerou nečistotu nashromážděnou ve filtru lze poté vypustit odmontováním magnetu z pouzdra a otevřením vypouštěcího ventilu. Tento postup je zobrazen v návodu na čištění a nevyžaduje vypnutí systému, ani rozebrání filtru.
