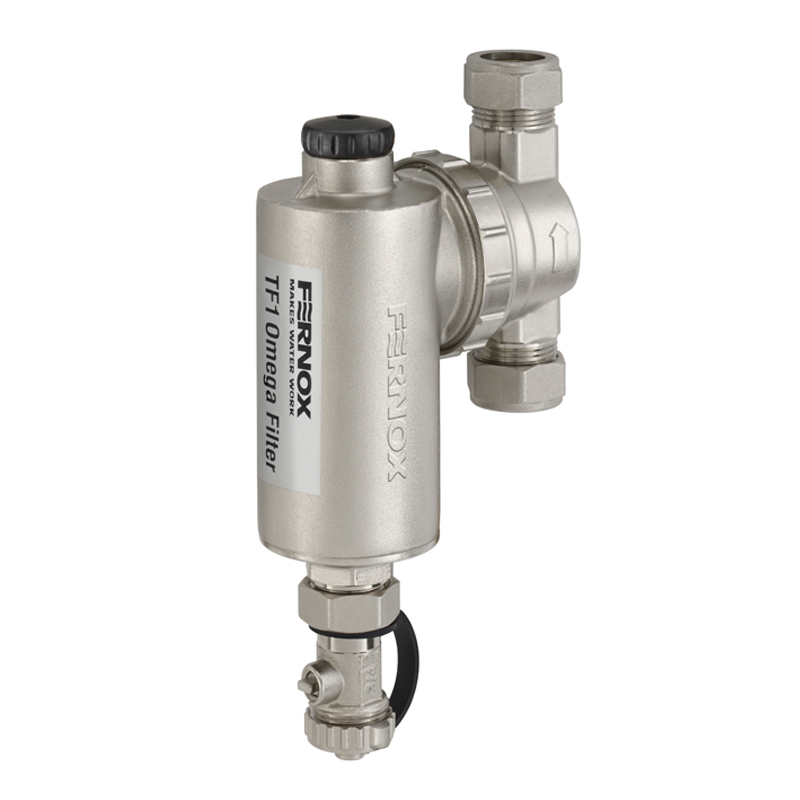

TF1 Omega Filter

Záruka:
25
Roky

Tento vysoce výkonný, uzavřený in-line systémový filtr, navržený pro instalaci v malých nebo omezených prostorech, se snadno instaluje a rychle a pohodlně čistí. Během servisu není nutné demontovat jednotku ani vyměňovat O-kroužky, šetří čas na místě. Filtr TF1 Omega je vyrobený z vysoce kvalitní mosazi, poniklovaný, využívá technologii HPS (Hydronic Particle Separation) a magnetickou filtraci k odstranění magnetických a nemagnetických nečistot ze systému. Kvalita a spolehlivost tohoto oceněného filtru je podpořena špičkovou 25letou zárukou.

  • Přesně konstruovaný, hydrocyklonický a magnetický in-line systém filtru pro odstranění magnetických a nemagnetických nečistot ze systémové vody.
  • Snadná instalace – hodí se na vodorovné i svislé potrubí v obou směrech proudění. Filtr může pracovat v úhlu 45°
  • Jedinečné působení, odstraňuje magnetické a nemagnetické nečistoty ze systémové vody. Rychlé a snadné čištění bez demontáže jednotky
  • Multifunkční, pevná, kovaná mosazná konstrukce (bez skryté pórovitosti) s niklovým pokovováním
  • Unikátní rozdělovač s dvojitým radiálním těsněním a možnostmi vícenásobné orientace
  • Výkonná sestava neodymového magnetu se závitovým víčkem
Zaregistrovat záruku na výrobek
Průvodce řezačkami trubek (PDF)
Pokyny k produktu
TF1 Omega Filter
Dostupné verze
Kód VýrobkuTyp a Velikost UchyceníTechnický List Výrobku (PDF)
62322
Typ střihu: BSP, Vhodná velikost: 1"
Stáhnout
62320
Typ střihu: BSP, Vhodná velikost: 3/4"
Stáhnout
62248
Typ střihu: Slip Socket, Vhodná velikost: 22mm
Stáhnout
Objemové Údaje
Kód VýrobkuTyp a Velikost UchyceníČárový Kód Jednotlivého BaleníRozměry Jednoho Kusu (výška × šířka × hloubka)Čárový kód na vnější krabici (ITF)Rozměry Vnějšího Kartonu (výška × šířka × hloubka)
62322
Typ střihu: BSP, Vhodná velikost: 1"
5014551623224
70 x 190 x 130
05014551001480
152 x 273 x 195 mm
62320
Typ střihu: BSP, Vhodná velikost: 3/4"
5014551623200
70 x 190 x 130
05014551001473
152 x 273 x 195 mm
62248
Typ střihu: Slip Socket, Vhodná velikost: 22mm
5014551622487
70 x 190 x 132
05014551622562
160 x 270 x 200 mm

Představované ýrobky

TF1 Sigma Mini

TF1 Sigma Mini je kompaktní, vysoce výkonný systémový filtr, který využívá silný neodymový magnet k ochraně vašeho systému před škodlivými

Zobrazit produkt »

Country

Austria

Belgium (fr)

Belgium (nl)

China

Czech Republic

Denmark

France

Germany

Greece

Hungary

Ireland

Italy

Netherlands

Poland

Romania

Slovakia

Spain

Sweden

Turkey

United Kingdom

United States

Pokyny k produktu

Filtr Fernox TF1 Omega nainstalujte ideálně na zpětné potrubí vedoucí k kotli.

Jednotka by měla být namontována svisle, lze ji však umístit pod úhlem 45¬¨‚àû. Zajistěte dostatečný prostor nad jednotkou, aby bylo možné při čištění jednotky vyjmout magnet.

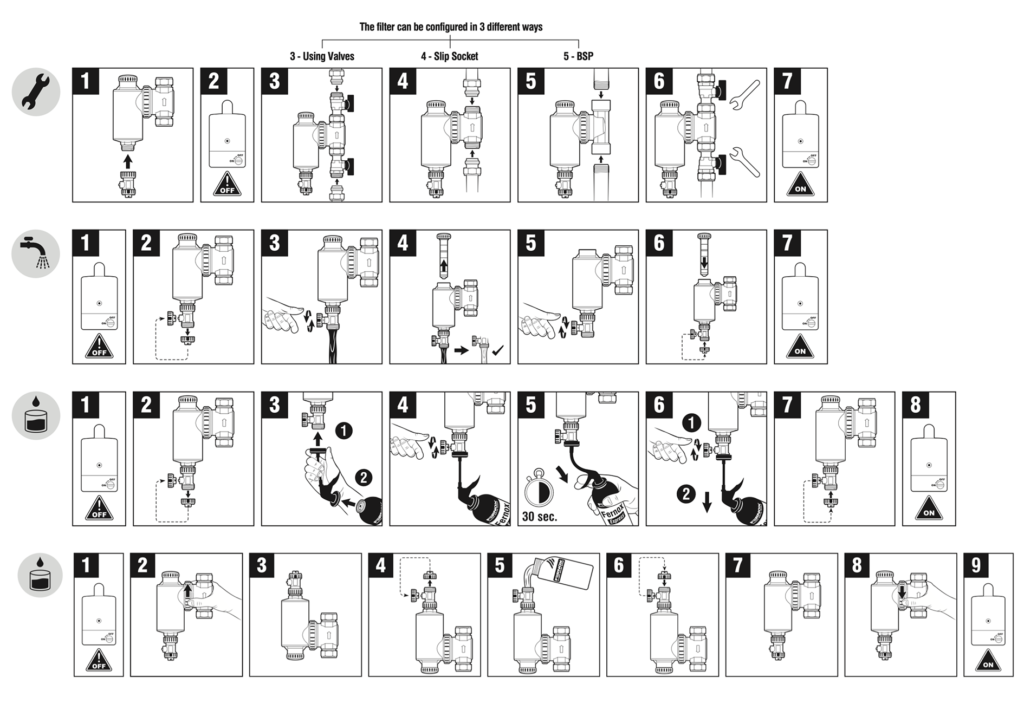

Jak nainstalovat:

1. Je nutné namontovat dodaný vypouštěcí ventil.
2. Vypněte kotel a vypusťte systém.
3. Připojte filtr Fernox TF1 Omega k potrubí. Jednotka by měla být nainstalována tak, aby směr proudění v topném okruhu odpovídal směrové šipce na vstupním/výstupním portu.
4. Utáhněte všechny spoje. Utáhněte prstencový kroužek klíčem, aby byl pevně na svém místě.
5. Znovu zapněte kotel.

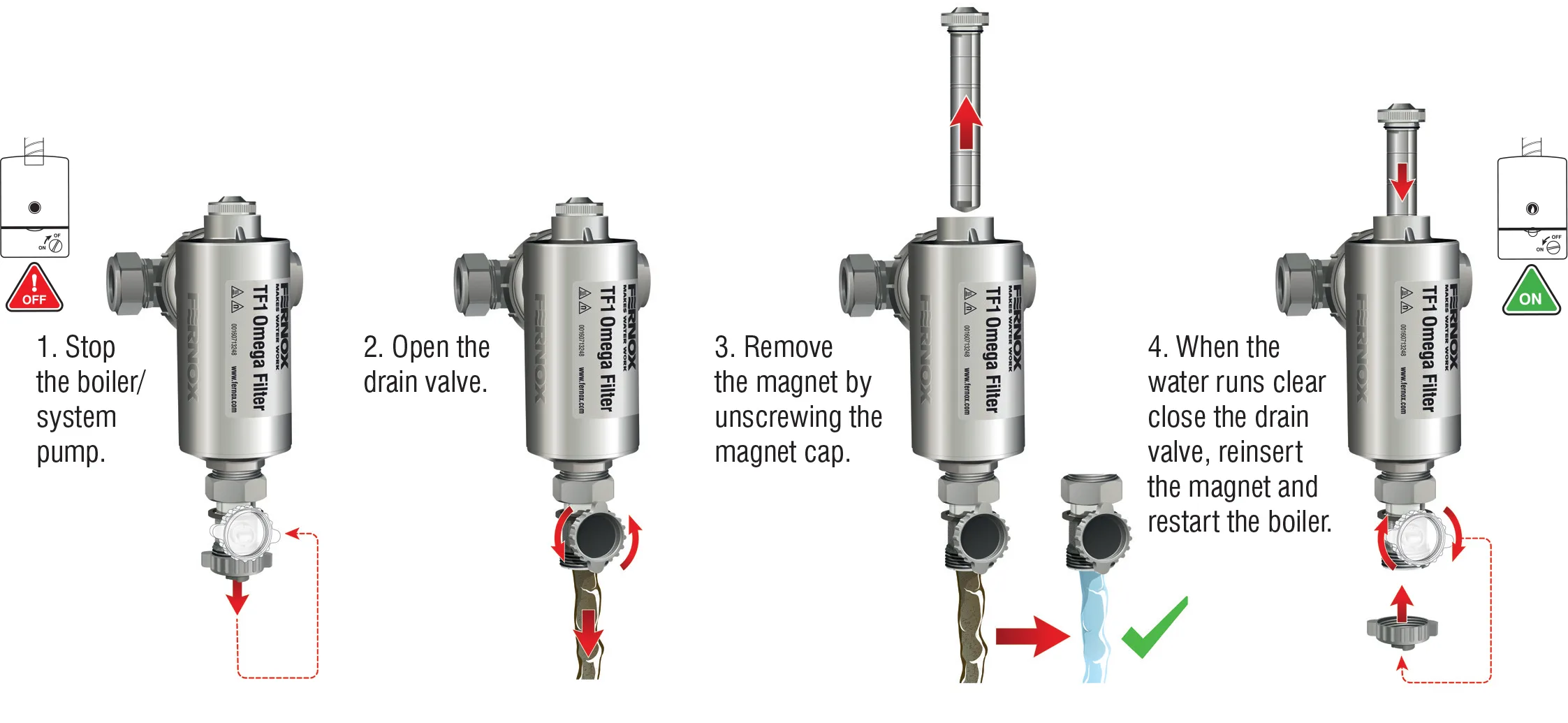

Jak čistit:

1. Vypněte kotel.
2. Sejměte krytku vypouštěcího ventilu.
3. Otevřete vypouštěcí ventil.
4. Vyjměte magnet. Propláchněte filtr, dokud voda nezačne vytékat čistá.
5. Uzavřete vypouštěcí ventil.
6. Nasaďte zpět krytku vypouštěcího ventilu. Vložte zpět magnet.
7. Znovu spusťte kotel.

Jak dávkovat (265 ml):

*Ujistěte se, že je dávkování dokončeno před naplněním systému nebo po jeho vypuštění.

1. Vypněte kotel.
2. Mírně povolte kroužkovou objímku na připojení rozdělovače.
3. Otočte tělo filtru dnem vzhůru tak, aby byl vypouštěcí ventil nahoře.
4. Sejměte krytku vypouštěcího ventilu a otevřete vypouštěcí ventil.
5. Nalijte chemikálii do těla filtru.
6. Uzavřete vypouštěcí ventil a nasaďte zpět víčko vypouštěcího ventilu.
7. Otočte tělo filtru zpět do původní polohy tak, aby vypouštěcí ventil směřoval dolů.
8. Znovu utáhněte kroužkový límec a pokračujte v plnění systému jako obvykle.

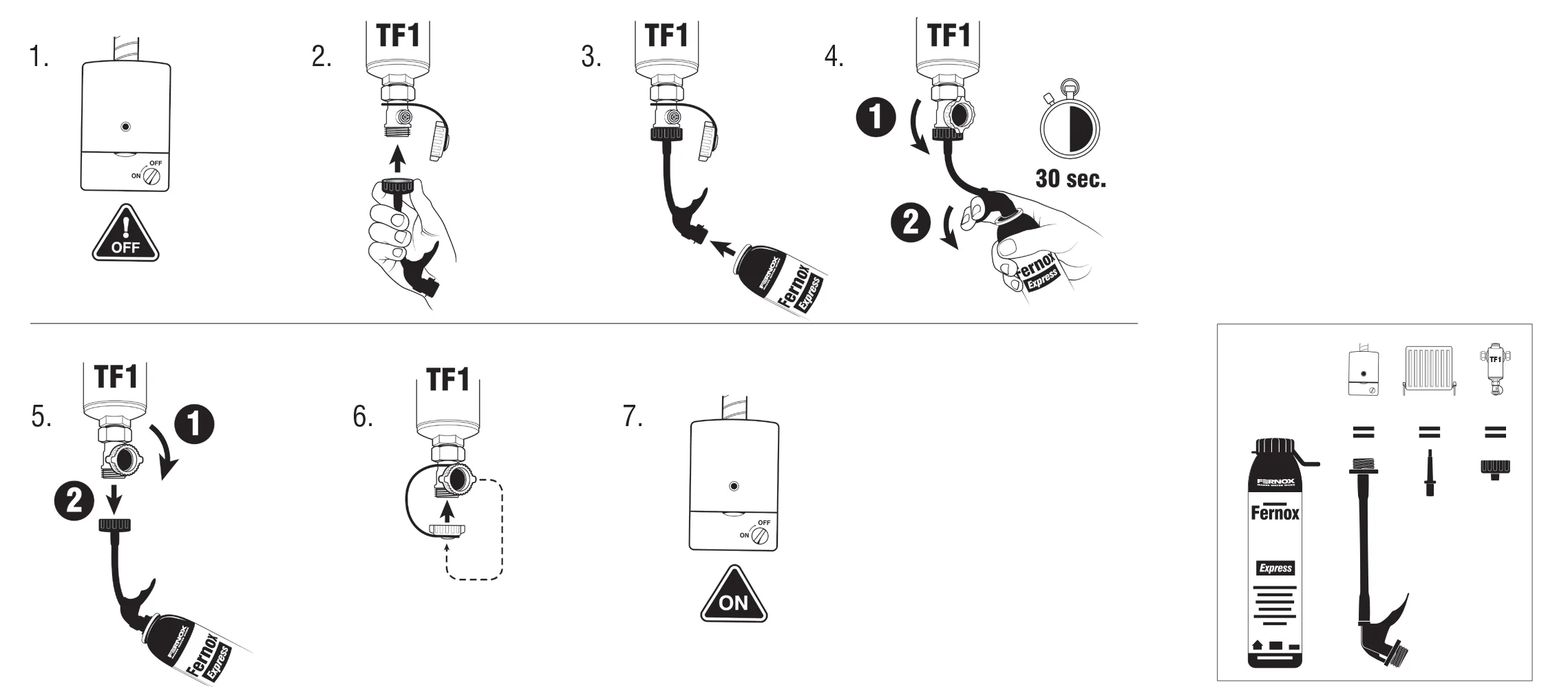

Jak dávkovat (expresní):

*Ujistěte se, že je dávkování dokončeno před naplněním systému nebo po jeho vyprázdnění.

1. Vypněte kotel.
2. Sejměte krytku vypouštěcího ventilu.
3. Nasaďte adaptér Express a našroubujte jej na vypouštěcí ventil.
4. Otevřete vypouštěcí ventil.
5. Stiskněte spoušť Express na 30 sekund.
6. Uzavřete vypouštěcí ventil a odšroubujte adaptér z filtru.
7. Nasaďte zpět krytku vypouštěcího ventilu.
8. Znovu zapněte kotel.

Změna orientace:

1. Povolte kroužkovou objímku a otočte vstupní/výstupní otvor do požadované polohy
2. Utáhněte prstencový kroužek klíčem, aby byl pevně zajištěn

Poznámky:

Při přidávání jakékoli součásti do topného systému musí instalatér zajistit, aby systém i nadále splňoval pokyny a požadavky normy BS7671:2008 pro elektrické instalace.
Aby se zabránilo poškození mrazem, neinstalujte zařízení venku ani při teplotách 0¬¨°C nebo nižší. Pokyny k použití inhibitoru.
Filtr TF1 Omega ochrání kotel před škodlivými účinky cirkulujících korozních úlomků, které se v systému nahromadily v důsledku chemické reakce při kontaktu vody se směsí kovů použitých v topném a chladicím systému. Aby se zabránilo další korozi, Fernox doporučuje používat kvalitní inhibitor v kombinaci s filtrem TF1 Omega.
V případech, kdy je k dispozici demineralizovaná nebo změkčená voda, je nutné použít kvalitní inhibitor.
