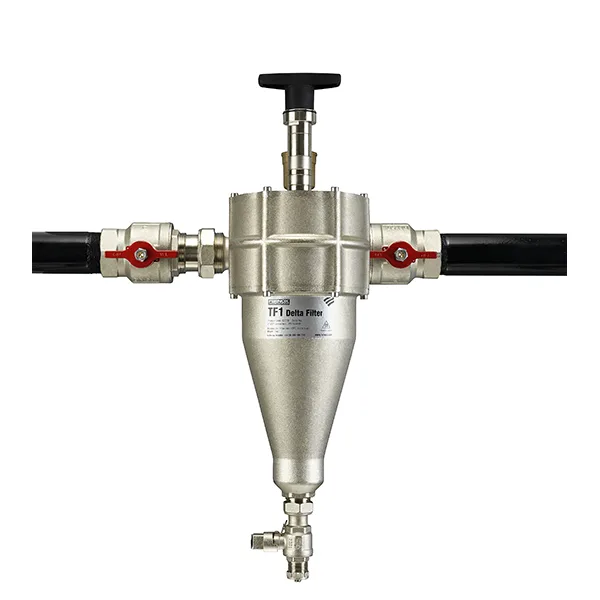

Precizně konstruovaný Fernox TF1 Delta Filter je vysoce kvalitní, poniklovaný, mosazný in-line systémový filtr speciálně navržený k ochraně životně důležitých a nákladných komponent ve velkoobjemových a nízkoteplotních komerčních topných a chladicích systémech. Filtr TF1 Delta používá tři metody filtrace: magnetickou, hydrocyklonickou a automatické nebo ruční odvzdušnění. Chrání klíčové komponenty před magnetickými a nemagnetickými nečistotami a také odstraňuje zachycený vzduch ze systémové vody. Snadno se instaluje, opravuje a čistí na místě, zatímco je systém v provozu, a lze jej použít v řadě nebo na obtoku.
Přesně konstruovaný, hydrocyklonický a magnetický in-line systém filtru pro odstranění magnetických a nemagnetických nečistot ze systémové vody.

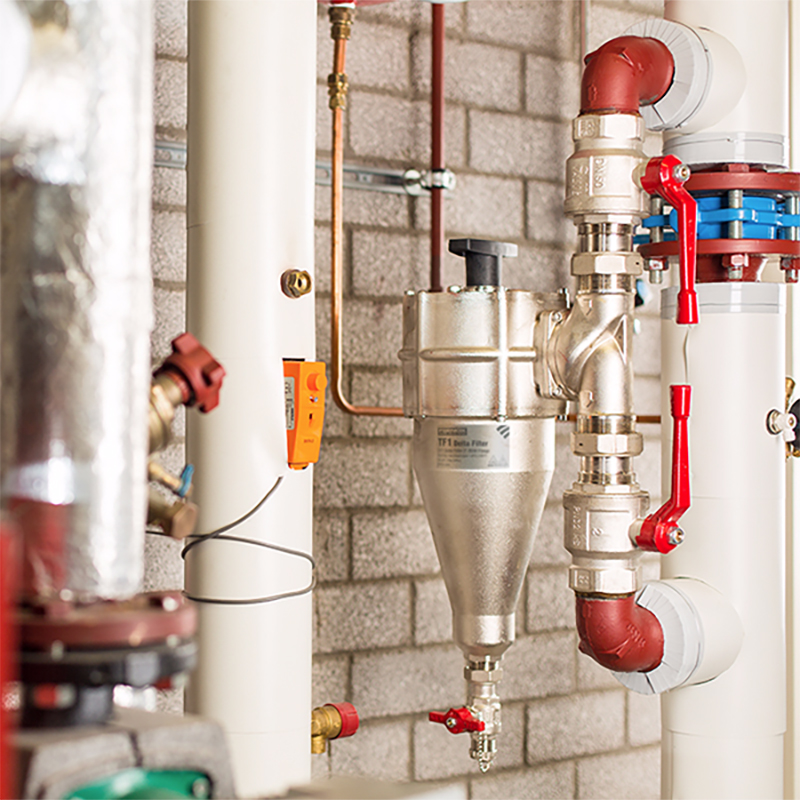

Rychlá a snadná instalace blízko zdi (s minimálními nutnými změnami potrubí). Vhodný pro vodorovné i svislé potrubí v obou směrech proudění
TF1 Delta Filter je vysoce výkonný filtr, který využívá magnetický a hydrocyklonový efekt pro odebírání, zadržování a odstraňování kontaminantů ze systémové vody. Ideální pro všechny systémy, např. zónované, kaskádové, nízkoztrátové tepelné výměníky se sběrným zásobníkem a výměníky typu deska-deska. Jsou poskytnuty instalační pokyny. Filtr lze instalovat na svislé nebo vodorovné potrubí podle směru toku označeného šipkou na rozdělovacím potrubí. Ideální je namontovat filtr na vratné potrubí bojleru pod úhlem až 45° od svislé polohy, pokud není omezen prostor nebo hlavová výška.
TF1 Delta Filter je vyroben z vysoce pevné technické mosazi vhodné pro aplikace systému ohřívání a chlazení. Mosazné součásti mají poniklováním zvýšenou trvanlivost a odolnost, tzn. filtr je kompatibilní s glykoly a aditivy používanými v systémech ústředního topení.
TF1 Delta Filter je konstruován tak, aby zajistil minimální ztrátu primárního tlaku a zachoval vysokou účinnost sběru. Hydrocyklonový efekt, sestava magnetu a oblast nízkého průtoku jsou provedeny takovým způsobem, že umožňují filtru zachycovat celou řadu látek kontaminujících systém, zároveň to nemá vliv na zbývající části systému vytápění.
TF1 Delta Filter používá celou řadu vysoce kvalitních komponent, které zajišťují co nejlepší výkon filtru. Magnet je vyroben z prvotřídního neodymu, nabízí vysoce účinné zachycování, je vybaven robustním vypouštěcím ventilem, který umožňuje čistit filtr bez nutnosti zastavit systém.
Fyzikální Specifikace / vlastnosti
Tělo filtru – litá mosaz (EN 1982-CC754S), poniklováno
Rozdělovač – litá mosaz (EN 1982-CC754S), poniklované
Magnet – neodym
Vypouštěcí ventil – poniklovaná mosaz
Těsnění a podložky – EPDM
Balení, Manipulace a Bezpečnost
Stejně jako u všech magnetických produktů, pokud máte implantované srdeční zařízení, byste měli být opatrní při manipulaci s jakýmkoli magnetickým filtrem.
Zabaleno jednotlivě s přiloženými pokyny. Žádné zvláštní požadavky na skladování.
Kód Výrobku
62226
Výkon
Tlakový Graf
Vhodné kapaliny:
Voda
Inhibované roztoky glykolu
Řada chemikálií Fernox / Aditiva do systémů
Maximální procento glykolu – 50 %
Vnitřní objem – 0,84 galonů
Maximální pracovní tlak – 16 bar / 232 psi
Maximální průtok – 53 galonů za minutu
Automatické odvzdušnění s automatickým uzavíracím ventilem – 12 bar / 174 psi
Maximální pracovní teplota – 248 °F
Míra zachycení – až 100 % systémových kontaminantů
Údaje o tlakové ztrátě
TF1 Delta Filter je hydrostaticky testovaný
podle směrnice č. 97/23/ES o tlakových zařízeních
při 24 bar (348 psi) a získal klasifikaci PN16
Princip funkce – Kontaminovaná voda vstupuje do filtru rozdělovacím potrubím, unáší různé systémové nečistoty a částice jako suspenzi. Tato nečistota včetně železitých nečistot, jako například magnetit, procházejí rozdělovacím potrubím a do hlavního tělesa filtru.
TF1 Delta Filter používá hydrocyklonové filtrování. Hydrocyklon je statické zařízení, které aplikuje odstředivou sílu na kapalnou směs, aby došlo k oddělení částic.
Hydrocyklonový efekt je určen k převodu rychlosti přitékající kapaliny na rotační pohyb. Voda vstupující do filtru víří kolem a pod spodní stranou filtru a unáší s sebou částice. Filtr má takový tvar, aby vytvářel mrtvou zónu vespod, kde jsou usazeny těžší částice, pro bezpečné odstranění.
Hydrocyklon v TF1 Delta Filter je optimalizován na maximální odfiltrování magnetického i nemagnetického materiálu.
Jakmile tok vody dosáhne spodku filtru, voda se vrací nahoru středem filtru TF1 Delta Filter a unáší částice přes magnetické pouzdro, tím se ještě více napomáhá magnetické filtraci a nashromáždění nečistot filtrem.
Veškerou nečistotu nashromážděnou ve filtru lze poté vypustit odmontováním magnetu z pouzdra a otevřením vypouštěcího ventilu. Tento postup je zobrazen v návodu na čištění a nevyžaduje vypnutí systému, ani rozebrání filtru.
