Installera Fernox TF1 Omega Filter helst på returledningen till pannan.
Enheten ska monteras vertikalt, men kan placeras i 45° vinkel om utrymmet ovanför är begränsat. Se till att det finns tillräckligt med utrymme ovanför för att magneten ska kunna tas bort vid rengöring av enheten.

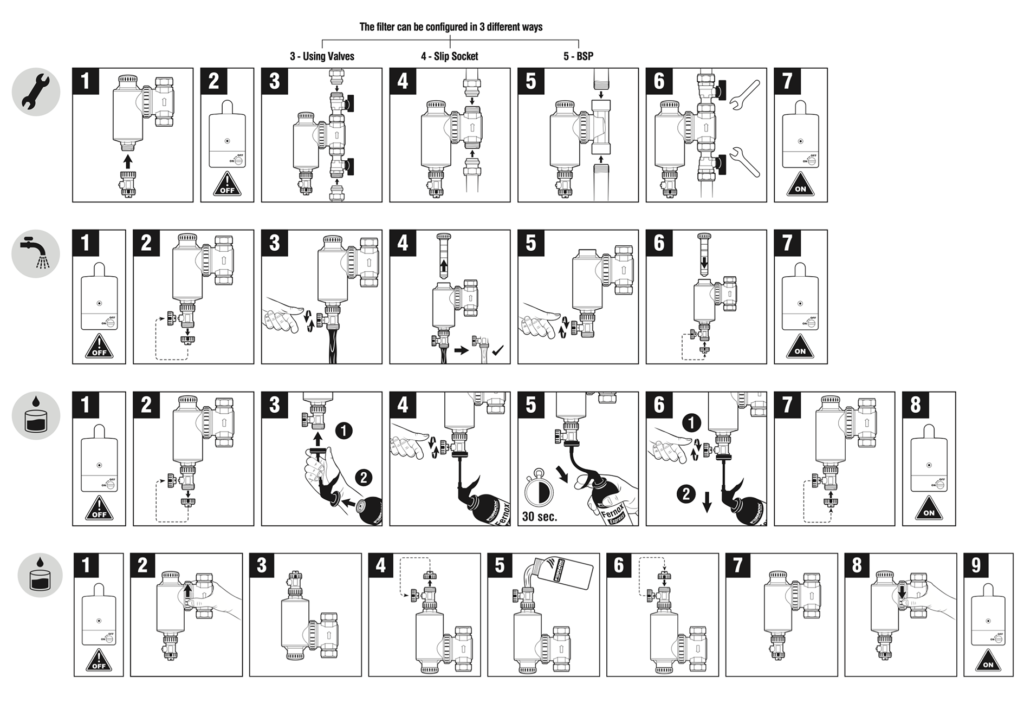

Hur man installerar:
- Den medföljande dräneringsventilen måste monteras.
- Stäng av pannan och töm systemet.
- Anslut Fernox TF1 Omega-filtret till rörsystemet. Enheten ska installeras så att flödesriktningen i värmekretsen följer riktningspilen på inlopps-/utloppsporten.
- Dra åt alla anslutningar. Dra åt ringkragen till säkert läge med skiftnyckel.
- Slå på pannan igen.
Hur man rengör:
- Stäng av värmepannan.
- Ta bort locket till dräneringsventilen.
- Öppna dräneringsventilen.
- Ta bort magneten. Spola igenom filtret tills vattnet är klart.
- Stäng avtappningsventilen.
- Sätt tillbaka locket på dräneringsventilen. Sätt tillbaka magneten.
- Starta om pannan.
Hur man doserar (265 ml):
*Se till att doseringen är klar innan systemet fylls eller när det har tömts.
- Stäng av värmepannan.
- Lossa lätt på ringkragen på grenrörsanslutningen.
- Vänd filterhuset upp och ner så att dräneringsventilen hamnar högst upp.
- Ta bort locket till dräneringsventilen och öppna dräneringsventilen.
- Häll kemikalien i filterkroppen.
- Stäng avtappningsventilen och sätt tillbaka locket på avtappningsventilen.
- Vrid tillbaka filterhuset till sitt ursprungliga läge med dräneringsventilen vänd nedåt.
- Dra åt ringkragen igen och fortsätt att fylla på systemet som vanligt.
Hur man doserar (express):
*Se till att doseringen är klar innan systemet fylls eller när det har tömts.
- Stäng av värmepannan.
- Ta bort locket till dräneringsventilen.
- Fäst Express-adaptern och skruva fast den på dräneringsventilen.
- Öppna dräneringsventilen.
- Tryck på expressutlösaren i 30 sekunder.
- Stäng dräneringsventilen och skruva loss adaptern från filtret.
- Sätt tillbaka locket på dräneringsventilen.
- Slå på pannan igen.
Ändra inriktning:
- Lossa ringkragen och vrid inlopps-/utloppsporten till önskat läge.
- Dra åt ringkragen med en skiftnyckel för att säkra positionen.
Anteckningar:
- När en komponent läggs till i ett värmesystem måste installatören se till att systemet fortsätter att uppfylla riktlinjerna och kraven för elinstallationer i BS7671:2008.
- För att förhindra frostskador, installera inte utomhus eller vid temperaturer på 0 °C eller lägre. Riktlinjer för användning av hämmare.
- Ett TF1 Omega-filter skyddar pannan från skadliga effekter av cirkulerande korrosionsrester, som samlats i systemet till följd av en kemisk reaktion när vatten kommer i kontakt med blandade metaller som används i ett värme- och kylsystem. För att förhindra ytterligare korrosion rekommenderar Fernox att man använder ett högkvalitativt korrosionsskyddsmedel i kombination med TF1 Omega-filtret.
- I fall där avmineraliserat eller mjukgjort vatten förekommer måste ett kvalitetsinhibitor användas.
