Filtro compuesto bajo el sistema de caldera con un colector de latón diseñado para una instalación fácil en áreas pequeñas y restringidas, con tuberías ocultas. Este filtro de alto rendimiento se puede instalar directamente debajo de la caldera o en espacios restringidos debido a su diseño compacto y versátil. El Filtro TF1 Sigma UB ofrece la mejor opción para los instaladores y proporciona una protección de alta eficiencia contra la acumulación de residuos en el sistema.
| Código | Tipo y Tamaño de Ajuste | Ficha Técnica del Producto (PDF) |
|---|---|---|
| 62589 | Fit Type: BSP, Metric Fitting Size (mm): 3/4" |
El cuerpo del Filtro TF1 Sigma UB está construido con un polímero de alta resistencia, adecuado para aplicaciones en sistemas de calefacción y refrigeración. El polímero reforzado con vidrio tiene una buena resistencia a la hidrólisis, así como una alta resistencia a la tensión y al desgaste. El polímero es compatible con glicoles y aditivos utilizados en sistemas de calefacción central. El colector del filtro está fabricado con latón forjado no poroso de alta calidad, lo que permite conexiones directas al sistema y un procedimiento de mantenimiento sencillo mediante el colector de precisión.
El Filtro TF1 Sigma UB ha sido diseñado para garantizar una mínima pérdida de presión, además de mantener una alta eficiencia de recolección. El filtro ha sido diseñado para capturar una variedad de contaminantes del sistema, asegurando al mismo tiempo que no bloquea, reduce el flujo a través de las tuberías ni afecta el rendimiento del sistema de calefacción.
El Filtro TF1 Sigma UB utiliza una serie de componentes de alta calidad que aseguran un rendimiento óptimo. La válvula de bola de tres vías ha sido diseñada para permitir a los usuarios operarla fácilmente a mano, además de proporcionar un procedimiento de mantenimiento confiable. El colector del filtro incluye una conexión segura al sistema y un robusto punto de servicio que permite drenar y limpiar el filtro. El imán está fabricado con neodimio de alta calidad, lo que permite una alta tasa de captura de eficiencia, así como un medio de filtración robusto que garantizará un nivel constante y continuo de recolección.
Diseñado para instalarse cerca de la pared, el filtro se puede instalar fácilmente debajo de las calderas y en otras áreas donde el espacio sea limitado.
El Filtro TF1 Sigma UB puede instalarse debajo de una caldera o en áreas estrechas y restringidas. Idealmente, el filtro debe instalarse en el retorno a la caldera y debe colocarse de manera horizontal.
Para permitir que el Filtro TF1 Sigma UB se conecte a la caldera y/o las tuberías de retorno, pueden ser necesarios tubos flexibles/ondulados y/o adaptadores adicionales (no suministrados).

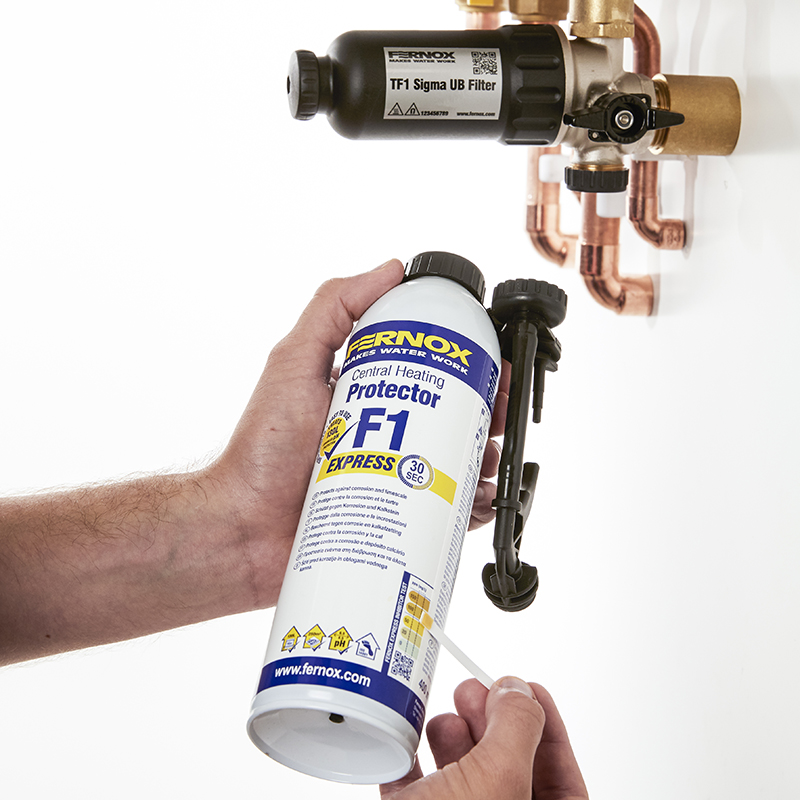

El Filtro TF1 Sigma está diseñado para proteger la caldera de los efectos dañinos de los residuos de corrosión circulantes, que se han acumulado en el sistema como resultado de una reacción química cuando el agua entra en contacto con metales mezclados utilizados en un sistema de calefacción y refrigeración. Tratar el sistema con un producto inhibidor de calidad de la gama Fernox Protector evitará la formación de lodo y cal a largo plazo, de acuerdo con las regulaciones y las mejores prácticas.
Fluidos adecuados:
– Agua
– Soluciones de glicol con inhibidor
– Gama de productos químicos Fernox / aditivos para el sistema
– Porcentaje máximo de glicol: 50%
Presión máxima de trabajo: 5 bar
Caudal máximo: 40 L/min
Temperatura máxima de trabajo: 100°C
Tasa de captura: hasta el 100% de los contaminantes del sistema
**Principio de funcionamiento**
– El agua contaminada entra en el filtro a través del colector de latón, transportando residuos del sistema y partículas en suspensión. Estos residuos, incluidos los impurezas ferrosas como la magnetita, pasan a través del colector y entran en el cuerpo principal del filtro.
El flujo dinámico creado dentro del filtro significa que el agua sucia se transfiere directamente al conjunto central del imán. El imán de neodimio de alta potencia está diseñado para capturar y retener grandes cantidades de residuos del sistema, protegiendo la caldera y ayudando a prevenir averías y reparaciones costosas.
El camino de flujo diseñado dentro del filtro reduce la eliminación del imán y mejora la pérdida de presión en el conjunto del filtro, lo que significa que el filtro puede capturar la máxima cantidad de residuos sin causar restricción al flujo.
El agua se dirige a pasar sobre la funda del imán antes de salir a través del colector. Como resultado, los residuos del sistema no pueden escapar del filtro y se quedan atrapados en el área de bajo flujo o son capturados por el potente imán de neodimio, permitiendo que el agua limpia salga del filtro.
El filtro utiliza una válvula de tres vías de precisión, lo que significa que cualquier suciedad recolectada dentro del filtro puede ser descargada rápidamente a través de la válvula de drenaje simplemente retirando el imán de la funda y girando la manija de la válvula para activar la función de servicio y abrir la válvula de drenaje. En ese momento, los residuos del sistema serán eliminados del filtro y retirados del sistema. Este procedimiento se muestra en la guía de limpieza.
Cuerpo del filtro – Polímero técnico relleno de vidrio
Colector – Latón niquelado
Sellos y arandelas – EPDM
Como con todos los productos magnéticos, si tiene un dispositivo cardíaco implantado, siempre se debe tener una precaución adicional al manipular cualquier filtro magnético.
Empaque individual con instrucciones incluidas. No se requieren condiciones especiales de almacenamiento.
| Código | Tipo y Tamaño de Ajuste | Código de Barras de la Unidad Individual | Dimensiones de la Unidad Individual (Altura x Ancho x Profundidad) | Código de Barras del Cartón Externo (ITF) | Dimensiones del Cartón Externo(Altura x Ancho x Profundidad) |
|---|---|---|---|---|---|
| 62589 | Fit Type: BSP, Metric Fitting Size (mm): 3/4" |
