El TF1 Sigma Mini es un filtro de sistema compacto y de alto rendimiento que utiliza un potente imán de neodimio para proteger su sistema contra los efectos dañinos de la corrosión. El TF1 Sigma Mini tiene la huella más pequeña de cualquier filtro en el mercado, lo que significa que se puede instalar fácilmente directamente debajo de una caldera o en espacios restringidos en tuberías horizontales o verticales.
| Código | Tipo y Tamaño de Ajuste | Ficha Técnica del Producto (PDF) |
|---|---|---|
| 62708 | Fit Type: Slipsocket, Metric Fitting Size (mm): 22mm | |
| 62709 | Fit Type: BSP, Metric Fitting Size (mm): 3/4" |

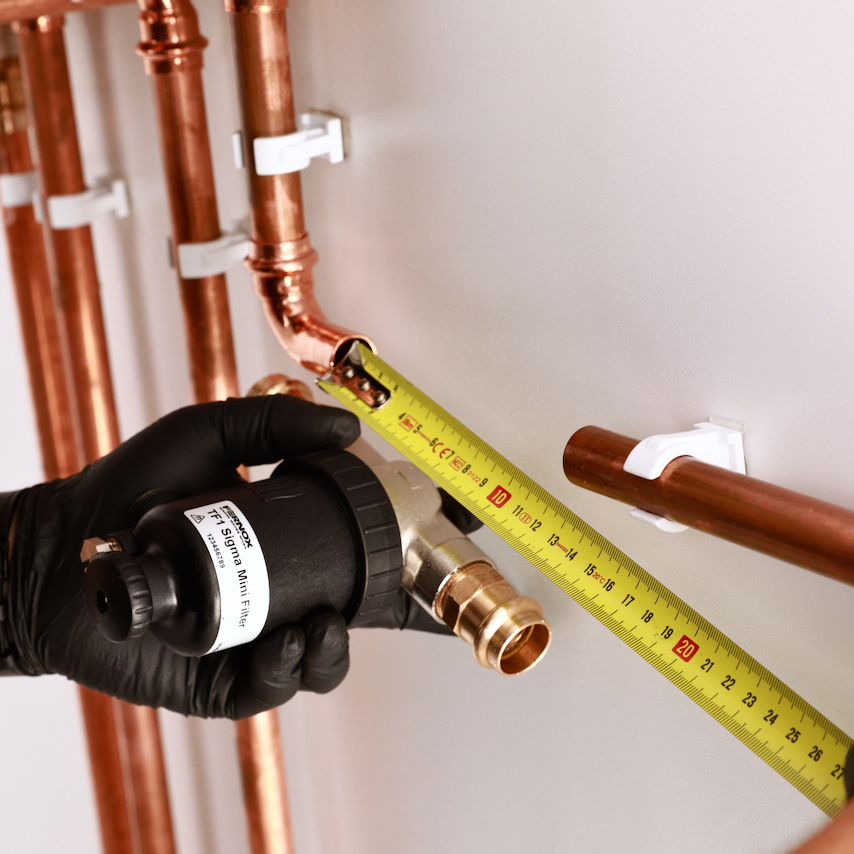

Diseño compacto – El TF1 Sigma Mini ofrece un diseño ultracompacto que no compromete el rendimiento. La huella reducida del filtro y las tuberías permite que el filtro se instale directamente debajo de una caldera, con solo 105 mm de espacio libre.
Componentes de alta calidad – El TF1 Sigma Mini utiliza una serie de componentes de alta calidad que garantizan un rendimiento óptimo del filtro. Cada colector está diseñado para facilitar la instalación, mientras que también proporciona una conexión segura al sistema. El imán está fabricado con neodimio de alta calidad, lo que permite una alta tasa de captura de contaminantes, así como un medio de filtración robusto que asegura un nivel constante y continuo de recolección. Un punto de drenaje de latón permite un mantenimiento controlado y sin ensuciar, sin necesidad de desmontar el filtro.
Alto rendimiento – El TF1 Sigma Mini ha sido diseñado para garantizar una mínima pérdida de presión, además de mantener una alta eficiencia de recolección. El conjunto del imán y los caminos internos del flujo han sido diseñados para maximizar la captura de contaminantes del sistema, mientras que aseguran que el filtro no se bloquee.

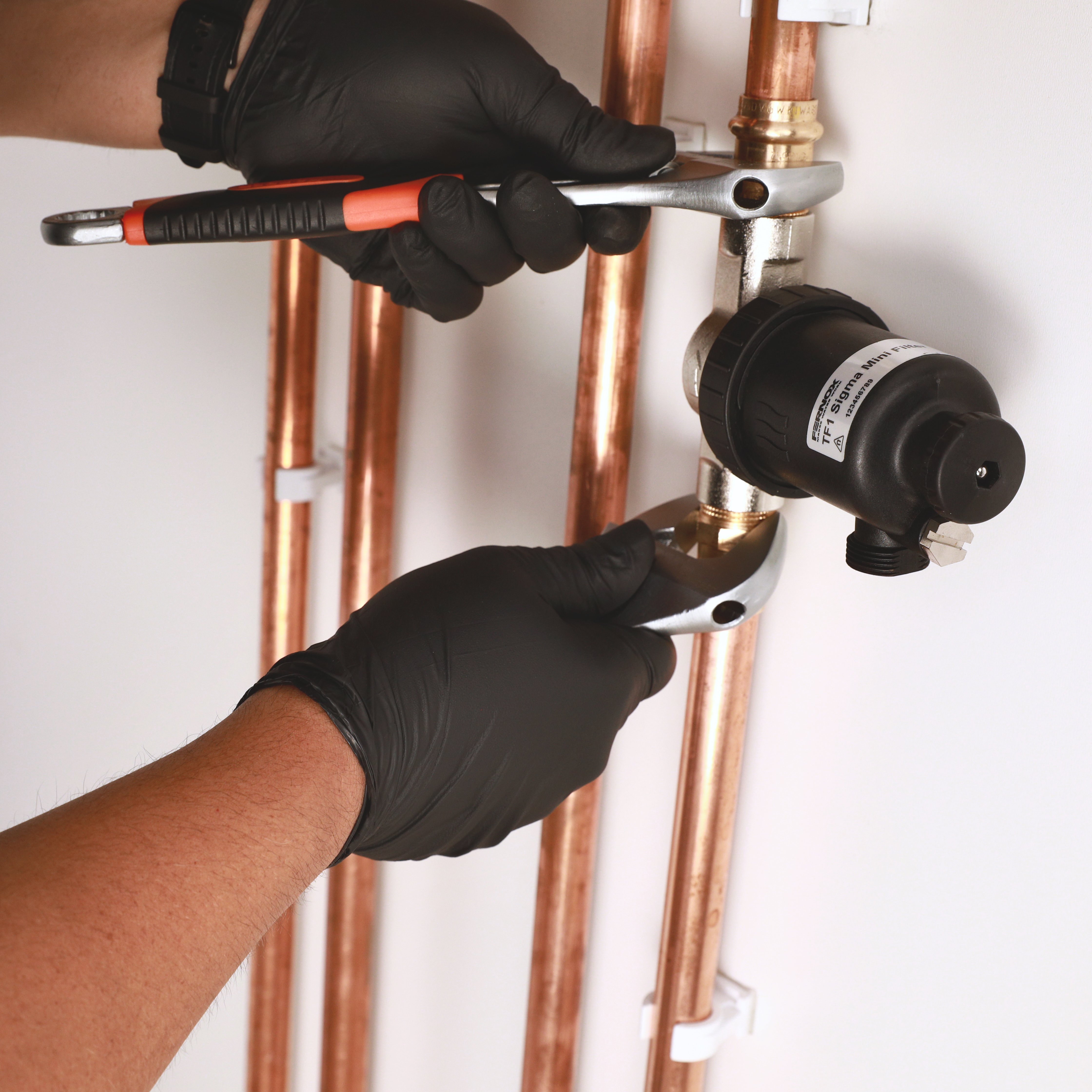

El TF1 Sigma Mini es un filtro magnético para sistemas, diseñado específicamente para su uso en espacios reducidos. El filtro se puede instalar fácilmente en tuberías horizontales, verticales o en cualquier orientación de 360⁰.
El TF1 Sigma Mini no debe instalarse en el exterior y, idealmente, debe colocarse en el retorno de flujo hacia la caldera.
Fluidos adecuados
• Agua
• Soluciones de glicol inhibido
• Gama de productos químicos Fernox / Aditivos para sistemas
Porcentaje máximo de glicol: 50%
Presión máxima de trabajo: 5 bar (72 psi)
Caudal máximo: 30 L/min
Rango de temperatura de trabajo normal: El filtro es adecuado para temperaturas de trabajo entre 0°C y 100°C
Tasa de captura: Hasta el 100% de los contaminantes del sistema
Principio de funcionamiento
El agua del sistema contaminada entra en el TF1 Sigma Mini a través del colector, luego se mueve hacia el cuerpo principal del filtro, llevando escombros y partículas suspendidas en el agua.
A medida que el agua sucia entra en el cuerpo del filtro, pasa sobre el conjunto de imán de neodimio de alta potencia, capturando y reteniendo lodo y magnetita con el filtro.
La combinación de los caminos de flujo diseñados en el filtro, junto con el diseño único del colector, asegura que los escombros se eliminen de manera efectiva sin afectar negativamente al flujo a través del sistema. Esto promueve altas tasas de captura para un filtro de este tamaño, mientras mantiene baja la pérdida de presión.

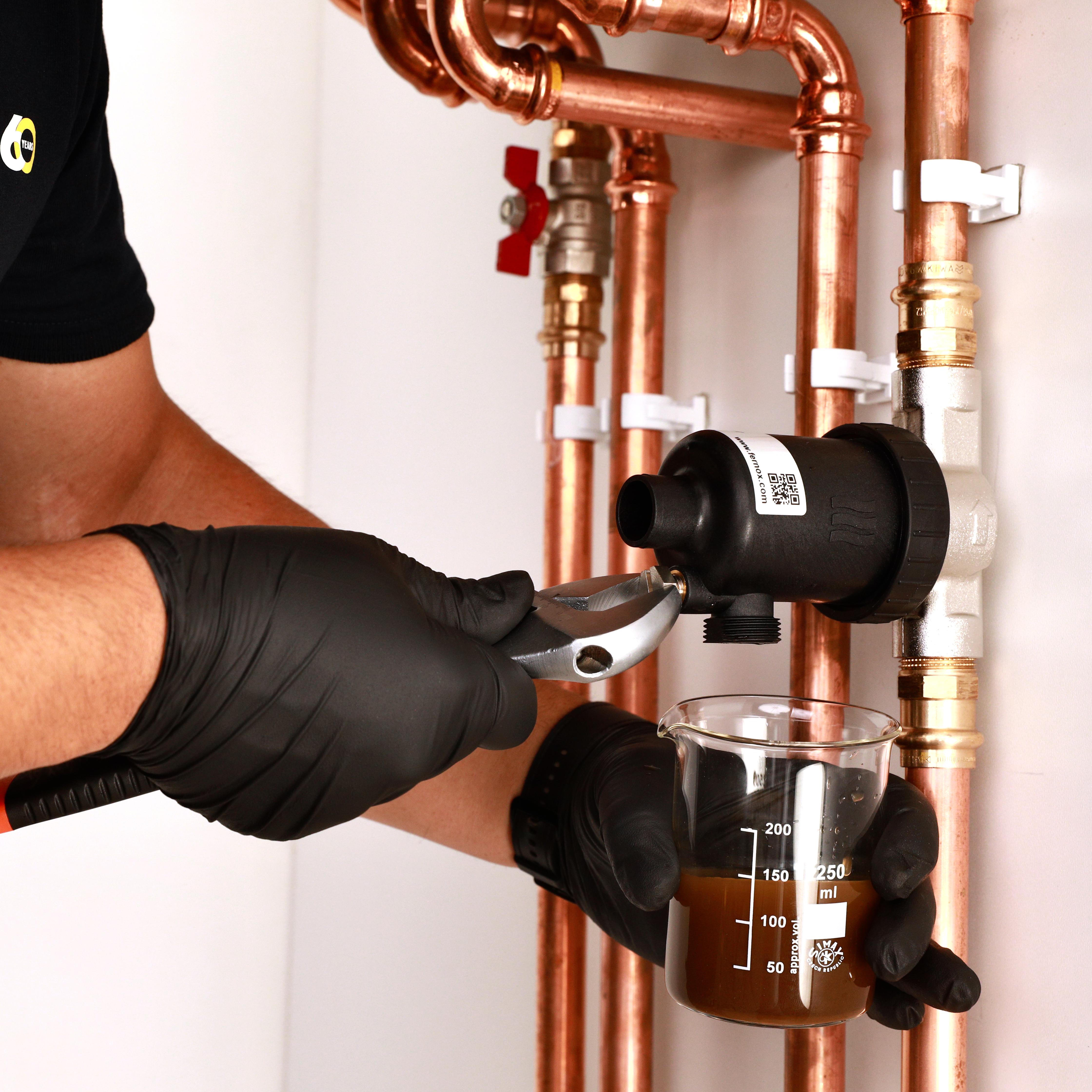

Toda la suciedad capturada dentro del filtro puede ser fácilmente descargada a través del punto de drenaje. Este procedimiento se muestra en la guía de limpieza y no requiere detener el sistema ni desmontar el filtro.
• Cuerpo del filtro – Nylon reforzado con fibra de vidrio
• Colector – Latón niquelado
• Anillo de retención (Circlip) – Acero inoxidable
• Tapa de válvula de drenaje – Latón niquelado
• Imán – Neodimio de alta potencia
• Juntas y arandelas – EPDM
Como con todos los productos magnéticos, si tiene un dispositivo cardíaco implantado, siempre se debe tener precaución adicional al manipular cualquier filtro magnético.
Empaquetado de forma individual, con instrucciones incluidas. No requiere condiciones especiales de almacenamiento.
| Código | Tipo y Tamaño de Ajuste | Código de Barras de la Unidad Individual | Dimensiones de la Unidad Individual (Altura x Ancho x Profundidad) | Código de Barras del Cartón Externo (ITF) | Dimensiones del Cartón Externo(Altura x Ancho x Profundidad) |
|---|---|---|---|---|---|
| 62708 | Fit Type: Slipsocket, Metric Fitting Size (mm): 22mm | ||||
| 62709 | Fit Type: BSP, Metric Fitting Size (mm): 3/4" |
