TF1 Sigma UB Filter

Garanti:
10
Yıl

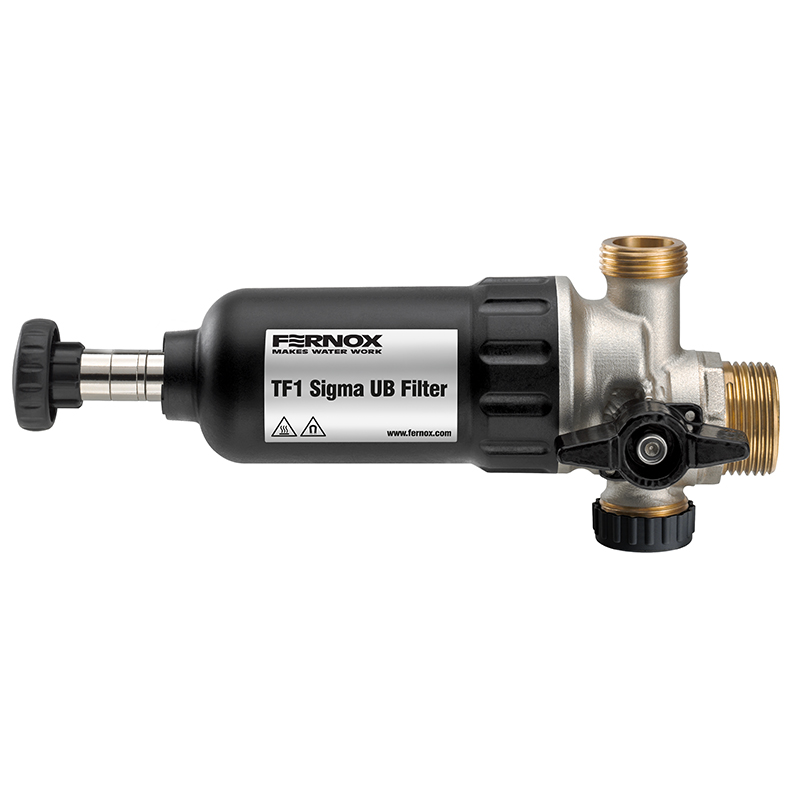

Küçük, kısıtlı alanlarda ve gizli boru tesisatı ile kolay kurulum için tasarlanmış pirinç manifoldlu kompozit kazan altı sistem filtresi. Bu yüksek performanslı filtre, kompakt, çok yönlü tasarımı sayesinde doğrudan kazanın altına veya kısıtlı alanlara monte edilebilir. TF1 Sigma UB Filter, en iyi kurulum seçiminin yapılmasını sağlar ve sistem kalıntılarının birikmesine karşı yüksek verimli koruma sağlar

  • Yüksek kapasiteli, kompakt tasarım
  • Kısıtlı alanlarda kullanım için ideal
  • Filtre izolasyonuna ve temizleme işlevine sahip entegre üç yollu vana
  • Üst kalite cam takviyeli mühendislik sınıfı polimerden ve gözeneksiz dövme pirinçten yapılmış dayanıklı ve sağlam yapı
  • Akışı tıkamaz veya kısıtlamaz
  • 0,75 ve 1 inç giriş bağlantıları
Mevcut Sürümler
Ürün KoduUygunluk Tipi ve BoyutuÜrün Bilgi Formu (PDF)
62589
Uyum tipi: BSP, Metrik bağlantı ölçüsü: 3/4"
Ürün Genel Bakış

TF1 Sigma UB Filter’ın gövdesi, ısıtma ve soğutma sistemi uygulamaları için uygun, yüksek mukavemetli mühendislik sınıfı polimerden yapılmıştır. Cam takviyeli polimer, iyi hidroliz direncinin yanı sıra gerilme ve aşınmaya karşı yüksek dirence sahiptir. Polimer, merkezi ısıtma sistemlerinde kullanılan glikoller ve katkı maddeleri ile uyumludur. Filtre manifoldu birinci sınıf, gözeneksiz dövme pirinçten yapılmıştır; sisteme doğrudan bağlantı yapılmasına ve hassas tasarlanmış manifold aracılığıyla basit bir servis prosedürüne olanak tanır.
TF1 Sigma UB Filter, yüksek toplama verimliliği özelliklerinin yanı sıra minimum basınç kaybını sağlamak için tasarlanmıştır. Filtre, sistemdeki kirleri yakalayacak ve aynı zamanda boru tesisatındaki akışı engellemeyecek, azaltmayacak veya ısıtma sisteminin performansını etkilemeyecek şekilde tasarlanmıştır.
TF1 Sigma UB Filter, filtrenin optimum performans sunmasını sağlayan bir dizi yüksek kaliteli bileşenden oluşur. Üç yollu vana kullanıcılara güvenilir bir servis prosedürü sağlarken, elle çalışmayı kolaylaştıracak şekilde tasarlanmıştır. Filtre manifoldunda sisteme güvenli bağlantı yapılmasını ve filtrenin boşaltılıp temizlenmesini sağlayan sağlam bir servis alanı bulunur. Mıknatıs, yüksek verimli yakalama oranının yanı sıra sürekli ve tutarlı toplama yapacak güçlü bir filtreleme ortamı sağlayacak şekilde birinci sınıf neodimyum kullanılarak üretilmiştir

Uygulama

Duvara yakın monte edilmek üzere tasarlanan filtre, kazanların altına ve alanın sınırlı olduğu diğer tüm yerlere kolayca takılabilir.

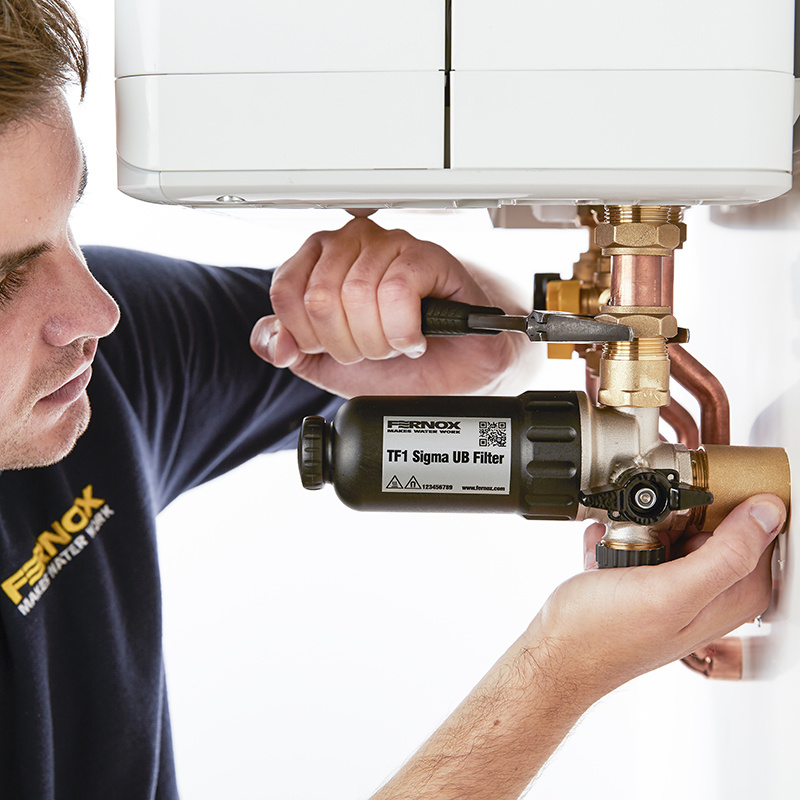

TF1 Sigma UB Filter bir kazanın altına ya da dar ve kısıtlı alanlara takılabilir. Filtrenin kazanın dönüş borusuna takılması ve yatay olarak monte edilmesi en iyi uygulamadır.
TF1 Sigma UB Filter’ın kazana ve/veya dönüş borularına bağlanabilmesi için ayrı esnek/oluklu borular ve/veya adaptörler (ürünle birlikte verilmez) gerekebilir.

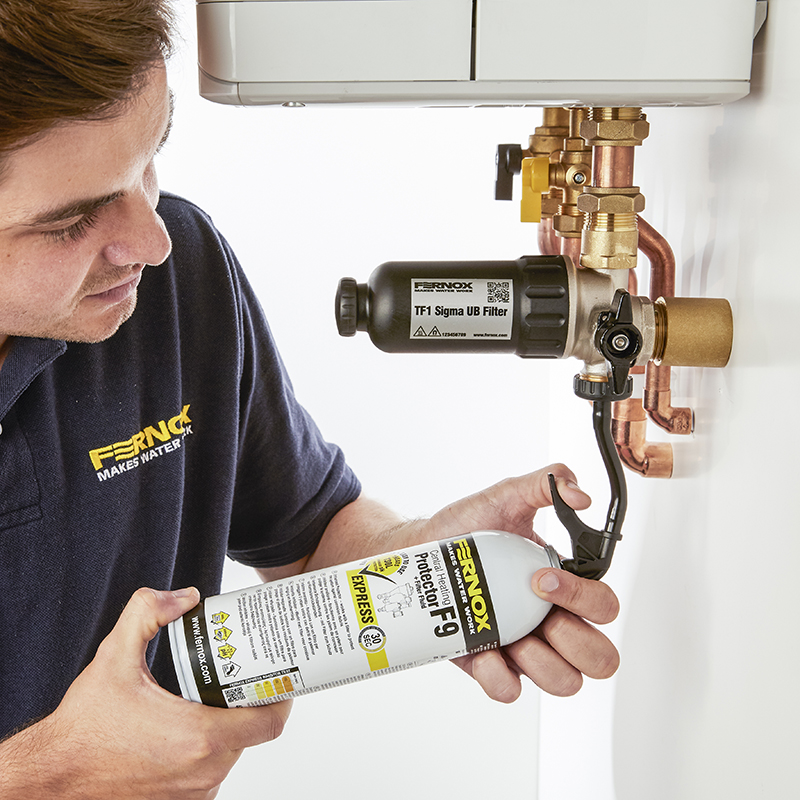

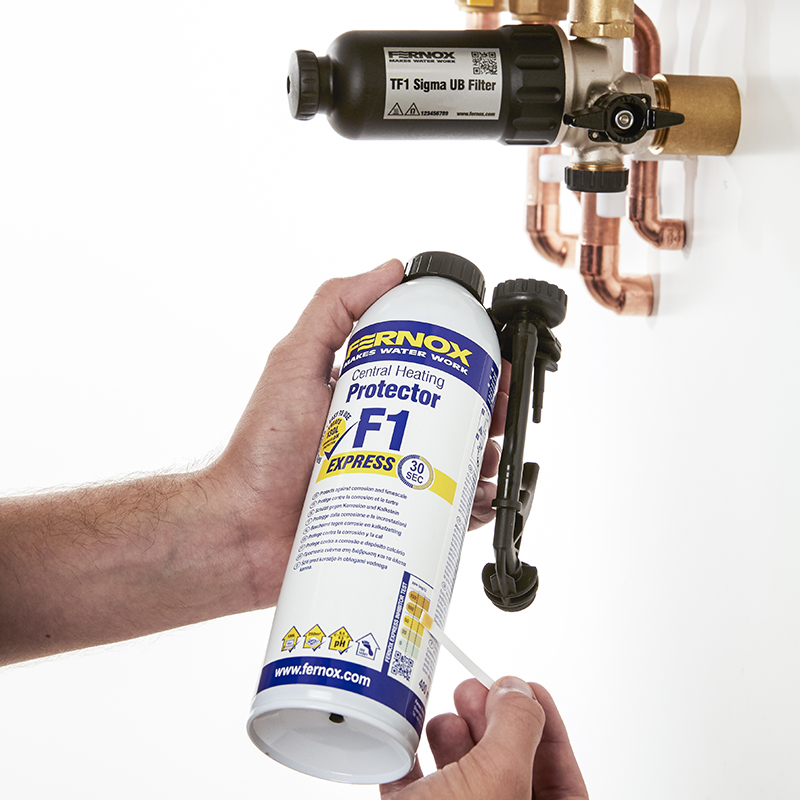

TF1 Sigma Filter, suyun ısıtma ve soğutma sisteminde kullanılan karışık metallerle temas ettiğinde kimyasal reaksiyon sonucunda sistemde birikerek sirküle eden korozyon kalıntılarının zararlı etkilerinden kazanı korumak için tasarlanmıştır. Sistemin Fernox Protector serisinden kaliteli bir inhibitör ürünle işlenmesi, yönetmeliklere ve en iyi uygulamalara uygun olarak uzun vadede tortu oluşumunu önleyecektir.

Performans

Uygun Sıvılar:
Su
İnhibe Glikol Çözümleri
Fernox Kimyasal Aralığı / Sistem Katkı Maddeleri
Maksimum Glikol Yüzdesi – %40

Maksimum Çalışma Basıncı – 5 bar
Maksimum akış hızı – 50 L/dk
Maksimum Çalışma Sıcaklığı – 100⁰C
Yakalama Oranı – %100’e kadar sistem kirleri

Çalışma Prensibi
– Kirlenmiş su, filtreye pirinç manifold yoluyla girerek sistem kalıntılarını ve süspansiyonda tutulan partikül maddeleri taşır. Manyetit gibi demir içeren kirleticiler de dahil olmak üzere bu döküntü, manifold boyunca ve filtrenin ana gövdesine doğru hareket eder.

Filtre içinde oluşturulan dinamik akış, kirli suyun doğrudan merkezi mıknatıs tertibatına aktarılmasını sağlar. Yüksek güçlü neodimyum mıknatıs, kazanı koruyacak, arızaları ve maliyetli onarımları önlemeye yardımcı olacak şekilde büyük miktarlarda sistem kalıntısını yakalamak ve tutmak için tasarlanmıştır.

Filtre içindeki mühendislik tasarımı akış yolu sayesinde mıknatısın suyla teması azaltılır ve filtre tertibatındaki basınç kaybı iyileştirilir, böylece filtre akışta herhangi bir kısıtlamaya neden olmadan maksimum miktarda birikinti yakalayabilir.

Su manifold yoluyla çıkmadan önce mıknatıs kılıfının üzerinden geçecek şekilde yönlendirilir. Sonuç olarak, sistemdeki kalıntılar filtreden kaçamaz ve temiz suyun filtreden çıkmasını sağlamak için ya düşük akış alanında tutulur ya da güçlü neodimyum mıknatıs tarafından tutulur.

Filtre hassas şekilde tasarlanmış bir üç yollu vana kullanır, yani filtre içinde toplanan herhangi bir kir mıknatısın yerinden kaldırılmasıyla ve servis işlevini devreye almak ve tahliye vanasını açmak için valf kolunun açılmasıyla tahliye vanası yoluyla hızlıca boşaltılabilir, böylece sistemdeki artıklar filtreden temizlenir ve sistemden dışarı atılır. Bu prosedür temizleme kılavuzunda gösterilmiştir.

Fiziksel Özellikler / Özellikler

Filtre Gövdesi – Cam dolgulu, mühendislik sınıfı polimer
Manifold – Nikel kaplama pirinç
Contalar ve Pullar – EPDM

Ambalaj, Kullanım ve Güvenlik

Tüm manyetik ürünlerle olduğu gibi implante kardiyak cihazınız varsa magnetik filtresi ile çalışırken her zaman ekstra dikkat edilmesi gerekmektedir.
Kullanım talimatlarıyla birlikte tek tek paketlenmiştir. Özel saklama gereksinimleri yoktur.

Hacim
Ürün KoduUygunluk Tipi ve BoyutuTek Ünite BarkoduTek Ünite Kutu Boyutları
(Derinlik x Genişlik x Yükseklik)
Dış Karton Barkodu (ITF)Dış Karton Kutu Boyutları
(Derinlik x Genişlik x Yükseklik)
62589
Uyum tipi: BSP, Metrik bağlantı ölçüsü: 3/4"
5014551625891
102 x 214 x 78 mm
05014551002487
172 x 506 x 232 mm
